跟踪雷达的高速实时信号处理系统研究

脉冲压缩和MTD的实现都要用到FFT变换，为了在程序处理时最大可能地利用ADSP-TS101的总线资源，提高处理的速度，针对ADSP-TS101 6 Mb片上存储区分为M0，M1，M2三个区域及其各区域可具有独立总线的优点，将程序代码放在片上存储区M0，旋转因子及匹配滤波器系数放在M1，而输入及输出乒乓存储区设置到M2，这样在进行处理最耗时间的FFT／IFFT运算时，便可充分利用ADSP-TS101的指令并行优势。试验证明，这样设置比将所有参与运算的数据采用其他任何方式存放至少节省10％的指令周期。同时对FFT的旋转因子及脉压的匹配滤波器系数均事先放入存储区，进一步减少所耗费的指令周期，提高了效率。利用ADSP-TS101双运算模块，单指令多数据(SIMD)的特点，在求模和CFAR的设计中，同时进行两个距离单元的两个通道的并行处理，大大缩短了算法的实现时间。程序从CFAR算法实现的优化出发，可巧妙地避免重复的求和运算，减少算法的指令周期。

4系统测试结果

上述设计在实际中得到了验证，用模拟信号源产生脉冲重复周期为300μs的和差两路线性调频信号作为测试信号，然后将该信号送到被测系统中进行处理，最后通过串口将处理结果送到计算机中对目标信息进行观察验证。测试系统框图如图4所示。

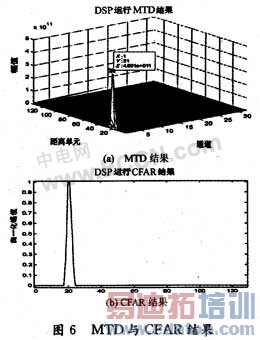

在测试部分中，AD板正交检波后以DMA握手方式将I，Q两路数据打包后送到DSP1中进行脉压，在一个脉冲发射周期内，外部数据DMA传输时间为40μs，脉压完成需198 μs，通过链路口传输数据所需时间约为5.36μs，该实现过程共需40+198+5.36=243.36μs。在实行了运算与数据传输的并行处理后实际处理时间缩小到约200μs，小于脉冲重复周期(300μs)。DSP2接收32通道数据需172 μs，相参积累的完成需118μs，求模和恒虚警的完成需336 μs，该实现过程共需172+118+336=626μs。同样，实行并行处理后实际处理时间缩小，远小于32个脉冲重复周期。由此看出，该系统满足时间要求。图5为测试一个目标的回波脉压后的结果，(a)为Matlab仿真脉压结果，(b)为DSP运行结果，二者误差很小，主副瓣比约为-28 dB。图6(a) 为MTD的结果，由x，y值可知目标fd为0，则速度为0，若每一个距离单元代表15 m，则目标在315 m。图6(b)为CFAR结果，可检测到目标在零通道的第21个距离单元处，与Matlab仿真结果相同。系统输入幅度不同的和差两路测试信号，其角误差为0.006 34°，得到的实测角误差为0.006 54°，误差很小，角跟踪精度高。这是由于系统对和差通道采用了相同的处理，减小了通道不一致性对测量的影响，提高了角跟踪精度。

5结语

本文以跟踪雷达的处理系统设计为背景，利用ADSP-TS101的超高性能和内部资源，采用并行化和模块化设计，将硬件平台与软件编程相结合，实现了对雷达信号的高速实时处理。对脉冲压缩、MTD、CFAR的实现过程，特别是软件设计过程中的具体问题进行了详细的讨论，最后给出一组测试结果，验证了系统对目标距离跟踪、角度跟踪的可靠性和高效性。

作者：高媛媛，罗 丰，吴顺君
(西安电子科技大学 雷达信号处理国家重点实验室 陕西 西安 710071)
