高速列车互联网络无线传输DS-CDMA系统设计
录入：edatop.com 点击：
图2给出了基于FPGA的DS-CDMA无线传输系统系统结构。直序扩频通信发射机结构见图2(a)。串并转换模块将串行数据转换成2位并行数据，接着进行差分编码转换成DQPSK码元
。差分编码后与PN码扩频，输出扩频信号
，其码元速率为的扩频码长度倍。在进行滤波前，采样率增加，使后面的正交调制满足Nyquist定律。上采样4倍后，扩频信号使用两路独立的SRRC进行脉冲成形。

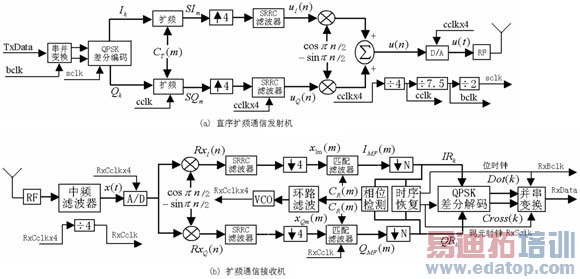

图2 基于FPGA的DS-CDMA无线传输系统结构
载波恢复模块是直序扩频接收机最关键的模块，如图2(b)所示。当采样与码元不同步时，需要利用载波同步算法使其达到同步。通常，需要采用一种算法从采样数据获得载波信息。本文采用直接同步法中的Costas环。环路滤波器的结构如图3所示。

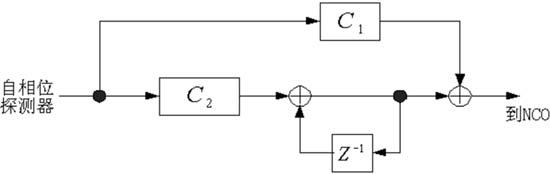

图3 环路滤波器方框图
作者：邵舒渊 卢选民 西北工业大学电子信息学院 来源：电子产品世界
