3G接入网IP承载解决方案

小结

华为公司针对3G IP RAN的时钟同步解决方案可以用以下示意图来小结：

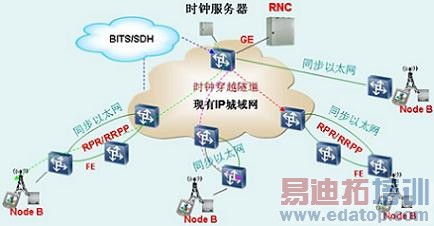

图二：IP Backhaul时钟解决方案示意图

同步以太网技术是"全IP化"时代最精确也最容易部署的无线时钟同步方案，它的时钟源根据不同要求，可以从专用BITS设备或者GPS接收机中提取，也可以从SDH链路或者RNC设备中提取。

在建网初期，网络节点较少，并且为了更好的利用现有网络资源，可以采用自适应时钟恢复技术，其时钟精度完全能满足移动通信的需要。根据实际测试结果，华为公司的CX系列产品在网络抖动在1-10ms的情况下，自适应时钟恢复算法获得的时钟完全符合ITUT G.823定义的Traffic接口指标（测试数据：1200s频率漂移不超过5ppb，24小时漂移不超过15ppb。注：此数据是整网采用CX产品情况下测得，实际组网中可能会有其它公司产品，并不保证能有同样效果），满足无线应用场景下的50ppb的时钟频率精度指标。

以上的时钟方案都是针对频率同步而言的，对于CDMA2000和TD-SCDMA需要时间同步的无线方案来说，目前只能通过GPS解决。

华为公司IP Backhaul可靠性方案

除了Backhaul设备本身的可靠性策略，华为公司在Backhaul网上提供RPR（Resilient Packet Ring）和RRPP（Rapid Ring Protection Protocol）两种关键可靠性技术。在RPR方面，华为公司的方案可以提供1G/2.5G两种带宽，给运营商提供了更灵活的选择。另外，华为的RPR方案是可以实现相切环和相交环的组网模型，使运营商能更好的利用RPR技术组网。两种技术详情请参阅华为公司网站相关技术资料。

另外，解决方案中还专门提供了时钟源保护机制。在时钟源侧，可以接入多个时钟源，并设置主备关系，各时钟源的优先级顺序可以配置，实现时钟源的热备份。在传送设备和时钟接收端，可以通过链路LOS告警或者收到时钟质量信息（SSM）消息，侦听时钟网络状态，自动切换时钟源或者传送链路。

华为IP RAN Backhaul解决方案

从2G到3G，从PDH到SDH，从ATM到IP，华为一直都是通信解决方案主流供应商之一。长期的技术积累使华为公司有能力针对不同的网络现状，都能提供完善的IP RAN解决方案。

面向3G 的IP Backhaul解决方案

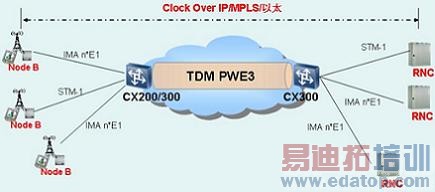

图三：混合接口Backhaul解决方案示意图

Node B一般提供E1/STM-1/IMA N*E1等几种上行接口，CX系列产品对这些接口均能适用。CX统一用TDM PWE3的方式将Node B的ATM业务传输到RNC侧，时钟问题是利用TDM PWE3或者同步以太网技术解决。

在建网初期，业务量小，单个Node B只需要极少的E1链路承载，此时可以考虑通过IMA E1直连的方式组网，也就是将Node B的E1与RNC的E1一一对应。这种方式组网简单，很容易实现，但效率不高，随着业务量的增加需要经常扩容，维护麻烦。

如果预计到单个Node B的业务量会迅速增加的话，也可以考虑Node B直接出STM-1接口承载ATM信元，RNC侧提供相对应的STM-1接口。该方案的优点是在3G业务迅速增长时系统升级方便；在接入层就可以实现ATM的统计复用，带宽利用率高。但由于RNC需要提供大量的STM-1(ATM)接口，这样，3G网络的初期建设将会显著增加成本的投入，因此，该方案只适合业务量很大的局部地域。在更多时候，我们建议Node B出IMA N*E1接口，通过Backhaul设备复用为STM-1，再与RNC相连。

Node B侧的CX与RNC侧的CX之间采用TDM PWE3（Pseudo Wire Emulation Edge-to-Edge）实现各种数据帧在以太网城域网上的传送（由于TDM电路仿真业务是对TDM物理传输方式的仿真，不感知E1内传输的实际业务，对于E1承载的DDN业务，FR业务以及ATM业务都可以通过TDM电路仿真的方式进行业务透传）。

在2006年巴塞罗拉3GSM大会上，华为公司率先提出了Iub IP传输解决方案并进行了基于IP传输的3G业务展示。这是一种真正的IP RAN方案，组网模型如下图所示。

图四：IP RAN解决方案示意图

此方案中，Node B直接支持IP传输接口（FE接口），Backhaul通过华为公司的MSP CX200/300（Metro Services Platform CX200/300）组建。

时钟方案以同步以太网方案为主。Backhaul采用环行结构，可以通过CX200/300组成多个RPR或者RRPP环网。结合设备本身丰富的安全可靠性机制，此方案的可靠性将非常高。

    2G/3G 与固网融合IP Backhaul解决方案

图五：2G/3G/固网融合IP Backhaul解决方案示意图

利用高带宽RPR技术和CX设备丰富的业务接口，混合接入基站、MSAN (Multi-Service Access Node)、AG（Access Gateway）设备：通过VPN技术隔离（VLAN/QINQ/MPLS L2 VPN）。此方案即可满足2G/3G基站接入要求，同时还可以快速实现大客户宽带接入、VPN互联接入、视频监控系统接入、中小企业接入、未来宽带驻地网的接入，减少运营商前期的设备投资和管理成本。

当然，如果前期已经使用了很多华为公司的中低端路由器的话（比如AR系列、NE系列路由器），也可以与CX设备混合组网或者单独组建IP Backhaul，但时钟只能通过自适应恢复技术实现同步。

华为IP Backhaul方案给运营商的好处

首先，基于IP设备的电信级时钟解决方案，突破了对老的传输技术的最后的依赖，加快了3G R5/R6的部署，为更好更快的开展3G网络运营赢得了时间。

其次，移动、固网在接入层可以共用一个传输网，降低了成本和运维压力，增加了运营商获得高运营利润的可能性。

另外，完善的可靠性策略和MPLS技术的使用充分保障最终客户的3G体验，提高运营商的客户满意度。
