中兴通讯全球典型3G承载网案例分析

1  引言

全球运营商基于各自通信市场的发展，就WCDMA，cdma2000，TD-SCDMA三大国际3G技术标准做出了相应的选择。作为基础网络的承载网是每个运营商重点考虑的问题，只有具备可靠、成熟、足以支撑大量3G新增业务的承载网，才能保证未来3G业务的顺利开展和运营。中兴通讯在全球拥有大量建设3G承载网的成功案例，积累了丰富的经验。其光传输产品对3G业务的高效承载赢得了客户的肯定和赞赏。本文结合中兴通讯在国内外的典型3G承载网建设案例，分享3G承载网建设经验。

2  国外典型3G承载网建设案例

2.1  ZAPP罗马尼亚和葡萄牙3G承载网

ZAPP是一个跨国运营商，总部在英国，在欧洲许多国家收购了3G业务。原来的传输网络主要是租赁链路，上马3G业务后，租赁业务的代价过大。一个稳定、可靠的光传输网可以为其3G业务保驾护航，所以传输网络的建设也在其规划范围之内。2007年，中兴通讯光传输产品分别在罗马尼亚和葡萄牙为ZAPP提供了完善的3G业务传送承载方案。

ZAPP罗马尼亚是罗马尼亚第三大移动运营商，于2001年成功引入cdma2000技术，主要业务包括移动语音、固定和移动宽带业务、WLL语音和数据业务等。ZAPP罗马尼亚是第一个将cdma2000的高速率技术和CDMA450的大覆盖率相结合的运营商。此外，在2006年底拿到2.1GHz牌照后，罗马尼亚ZAPP决定引入WCDMA/HSPA网络来吸引更多的用户入网。

2007年底，中兴通讯独家提供ZAPP在罗马尼亚全国WCDMA新建、CDMA扩容的所有设备及服务，承担覆盖罗马尼亚全境的HSPA网络建设，网络规模包括5套PS核心网。网络将提供优质的高速无线宽带业务，为用户带来高速数据业务体验。

目前，就承载网建设方面，在首都租用光缆，采用中兴通讯增强型的STM-16/STM-64多业务传送平台ZXMP S385组建网络，其他地区使用紧凑型综合业务接入平台ZXMP S200做MUX，为CDMA450和WCDMA两种业务进行承载。目前，已开通FE，E1业务。

ZXMP S385的大容量、平滑升级的特性同时满足当前HSPA业务量和未来扩容等需求。设备的成熟及高可靠性保证了网络的安全和稳定，并能够节省大量传输资源，充分保护客户投资，得到客户的认可。

2007年，中兴通讯光传输产品还成功承建了ZAPP葡萄牙CDMA全国传送网，网络覆盖整个葡萄牙。在接入层采用了大量中兴通讯光传输设备（ZXMP S200/S325/S385，M800）。目前，以承载TDM业务为主，后期加载EV-DO高速数据业务。届时，规划通过FE来接入移动数据业务，少量中心站点采用GE。

在基站接入的STM-1/STM-4盒式传输设备ZXMP S200，为2G基站/3G基站/移动边际网/微型基站/微蜂窝等做配套传输时，可以为客户提供低成本、多业务接入的解决方案。其高集成度的特性（1U）为运营商节省了大量的空间。ZXMP S200特有的支路再定时功能更利于网络的延伸和扩展。其丰富的FE接口，为将来业务的IP化作好了准备。

中兴通讯本次提供的承载网解决方案具备完善的保护功能，设备的平滑升级以及电路的快速配置，可以快速实现网络的重新构建，扩展原有的网络。

2.2  爱沙尼亚PGH WCDMA承载网

爱沙尼亚GSM网络渗透率达120%，PGH是爱沙尼亚最大的本土运营商。2007年6月，中兴通讯为其独家承建全国范围的WCDMA/HSDPA网络和配套传输网，提供HSDPA等多种高速数据服务。网络一期建设包括爱沙尼亚首都Tallin以及TARTU，JOHVI，NARVA，PARNU等5个城市（见图1），最终实现全国覆盖。中兴通讯提供了包括核心网，RNC，Node B及业务平台全套WCDMA商用系统，并针对室外热点地区和室内高话务量地区实现了有效覆盖。配套传输网采用ZXMP S200接入基站业务，ZXMP S330作为汇聚层连接RNC，采用CWDM设备ZXMP M600建设点到点网络，用来传送两个城市之间的业务。ZXMP M600采用单纤双向，节省光纤资源。

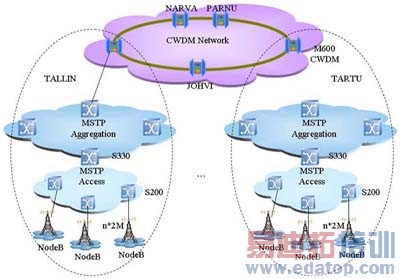

图1  爱沙尼亚PGH WCMDA Backhaul网络结构图

在接入层，设备需要支持多种多样的接口来迎合不同的需求。承载网采用E1接入的基站在SDH/MSTP网络中实现透明传送，在RNC站点汇聚成信道化的STM-N接口，向上与RNC互通。这种实现方式可以不对现有的网络进行任何改造，实现快速构建网络的目的。

2.3  利比亚WCDMA承载网

利比亚是北非富国，盛产石油，经济发展迅猛。Libyana是利比亚最大的移动运营商，拥有覆盖全国的GSM900/1800网络和WCDMA 3G网络。中兴通讯光传送解决方案服务于利比亚GSM和WCDMA网络。接入层采用微波环，ZXMP S320作为微波站点的MUX设备，汇聚层采用ZXMP S380 2.5G设备，核心层采用ZXMP S390 10G系统。

建设初期，Libyana传输业务以TDM业务为主。随着GSM/UMTS网络的发展，网络用户的迅速增加，目前已经成为环地中海地区用户数量最多的WCDMA网络之一。传输带宽成为其业务发展的瓶颈。目前，中兴通讯负责Libyana的传输网络升级工作，部署城域波分网络提供大容量的传输能力，并通过配置GE业务单板实现IP over WDM来为网络向All IP过渡做准备。采用中兴通讯在波分保护层的"通道共享保护"专利技术，对分布式业务进行保护，可节省波长数约50%。

3  国内典型3G承载网建设案例

中国是全球最大的移动通信市场。中国移动拥有全球第一的网络和客户规模，并在国际移动通信领域占有重要地位，其选择了TD-SCDMA作为第三代移动通信标准制式。对于中国移动，移动核心网已经实现了IP化，承载解决方案为IP over DWDM。面对接入层3G/2G基站IP化需求，目前采用SDH承载。近期、远期如何规划部署城域承载网，是中国移动最为关注的问题。

中兴通讯针对此需求，提供了完备的传输承载解决方案。该方案采用统一平台架构，融入TD传输特色功能，不仅满足当前TD网络建设需求，更能适应中远期的技术演进和网络发展应用。

在核心层，TD核心网设备采用GE/STM-N接口，内核实现全分组交换。IP over WDM解决方案可以很好地适应TD核心网的演进需求，通过WDM解决方案可以构建灵活、可靠的统一业务承载平台，高效承载大颗粒语音、数据业务，充分满足当前和将来TD核心网演进的业务需求。

针对无线侧IP化循序渐进的漫长过程及2G，3G长期共存的现实情况，中兴通讯提出增强型MSTP，即E-MSTP解决方案。其在继承MSTP高可靠性、高稳定性、易于管理维护等优势的同时，大大增强了对数据业务的处理效率和处理能力。该方案采用空间重用技术，具备业务感知能力，高QoS保障，具备与后续PTN/CE技术的融合能力，是Backhaul IP化演进过程中较好的解决方案，既可以作为PTN成熟应用前的过渡解决方案，也可以作为PTN成熟后的备选方案之一。在3G时代，TDM业务和IP业务将会在很长时间内共存，中兴通讯以E-MSTP与波分为主体的解决方案则正好满足了这一阶段的需求。

4  结束语

中国3G市场即将启动，它山之石，可以攻玉，中兴通讯丰富的3G承载网建设经验将为运营商提供借鉴。承载网是业务开展的基石，中兴通讯将帮助运营商构建高效的、面向未来的3G承载网。
