开启大容量传送网的新纪元

－－－－烽火通信40G DWDM解决方案

一、 烽火通信40G解决方案的特点

烽火公司近些年一直致力于40G 波分系统的研究，曾先后承担多项国家863项目，并且早在2005年就成功开通了国内第一条40G的商用工程，实现了40G和10G业务的混传。而后烽火通信经过不断创新，目前已经推出适合于不同应用场景的多种40G解决方案，并且系统掌握了自动功率均衡、增益锁定、自适应单通道精确色散补偿技术等核心技术。在40G10G混传方面积累了一定的工程经验，并且针对于不同的应用网络，推出了完美的40G解决方案，破解40G 的应用难题。

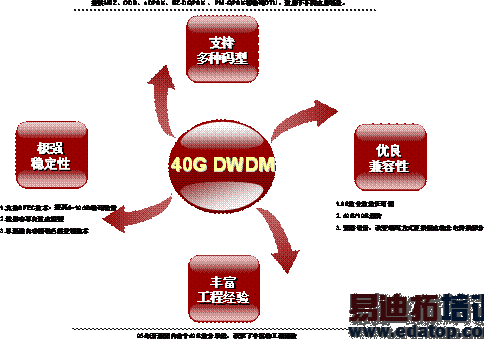

图1 烽火40G DWDM解决方案特点

支持多种码型，应用不同网络场景

烽火公司40G DWDM设备可以支持NRZ、ODB、sDPSK、 RZ-DQPSK 、PM-QPSK等多种40G编码技术。NRZ支持100GHZ波道间隔，可以低成本的实现40波的40G系统较长距离可靠传送；ODB支持50GHZ波道间隔，可以支持3.84T的较长距离系统传送；sDPSK可以支持50GHZ，并有较好的信噪比容限，可以实现3.84T大容量长距离的稳定传送。烽火通信40G DWDM 设备，支持不同编码方式的混合传送，同一套系统中多种编码方式波道稳定运行。

超长距离的传输功能－喇曼放大及超强FEC的应用

烽火公司40G DWDM所有线路侧光接口采用标准的G.709封装，通过SFEC技术，可明显提高系统编码增益达8-10dB，提高系统的信噪比容忍能力，保证系统容量，以支持高速率长距离传输。

40G DWDM系统相对于10GDWDM来说在信噪比、非线性的方面都有较高的要求，而采用拉曼放大器可以引入较小的自发辐射噪声和非线性，烽火通信曾在黑龙江首开国内拉曼放大器应用先河，对于拉曼放大器也有丰富的工程应用经验，配合SFEC技术+sDPSK实现3.84T的超长距离传输。

40G全部采用波长可调型OTU，以方便工程开通维护

40G速率OTU全部采用C波段可调谐,支持96波全波可调，方便后期工程的开通和维护，并为后期光层调度，ROADM的引入提供技术保障。

40G OTU兼容单板设计,方便后期网络改造和维护

40G速率OTU单板全部采用兼容性设计，不同调制码型单板兼容，改变编码方式只需更换相应的光电转换部分，如此设计可以方便以后网络的改造和维护更换。

完善40G/10G混传技术和经验

烽火通信已经掌握40G/10G混传技术，可在现有符合条件的10G传输系统上直接插40G OTU来传送40G业务，从而减少网络的重复建设。烽火公司40G/10G混传技术已在中国电信沪杭40G工程中得到了充分的网络运营验证，目前尚可靠运行，具有丰富的混传工程经验，可在工程中大量应用。此外，烽火公司可提供设计了4×10G TMUX机盘，在40G系统中传送10G业务，提高系统的频谱利用率。

40G系统的精确色散补偿技术

烽火公司采用两级色散补偿的方式，传统DCM补偿粗补偿和TDCM（可调色散补偿器）精确补偿相结合的方式。第一级粗补偿，采用DCM的方式，第二级采用TDCM精确补偿方式 ，以实现精确的控制每个40G波长的残余色散。在实际的系统设计当中，通常要求第一级DCM补偿之后在整个C波道的各个波长的残余色散在800ps/nm之内，再次通过TDCM来进行每个波道精确调节。系统对于色散留有充足的可控余量，可适应网络工程中的色散变化，以保证系统的稳定可靠。

独特的功率控制技术

系统采用智能光功率控制、VOA自动光功率调节等技术，保障网络长期稳定性要求。

烽火通信的EDFA采用了智能化的光功率控制技术，自动适配输出光功率及各波道光功率分配等。在DWDM系统中应用VOA技术，方便的实现系统功率平衡及动态适应线路损耗由于温度等因素所发生的变化，保证系统的正常稳定运行。
