Virtex-5 FPGA设计Gbps无线通信基站

录入:edatop.com     点击:

算法对资源的需求及FPGA型号的确定

分析Gbps算法链路中各算法的不同实现特点并对运算量以及使用的主要资源进行估计,可以确定所需要使用的FPGA。表1是资源需求估计与FPGA选择的结果,表2是目标FPGA内部资源情况的总结。

Virtex-5 FPGA设计Gbps无线通信基站

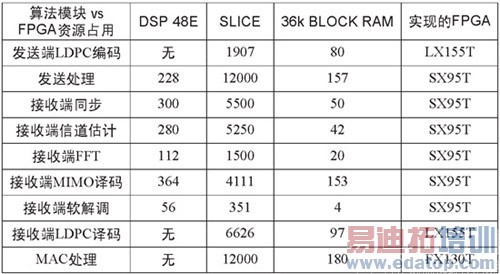

表1  Gbps无线通信基站系统算法链路对FPGA资源的需求

其中,发送端的LDPC编码和接收端的LDPC译码,主要是逻辑运算,无需乘法器资源,因此采用Virtex-5中的LXT实现。同步、FFT/IFFT、调制/解调、空时译码等算法需要消耗大量的乘法器资源,采用集成大量DSP48E模块的SXT系列实现。MAC处理及网络接口采用FXT系列FPGA中的2个PowerPC440处理器以及内嵌的千兆以太网硬核实现。采用FPGA片内的PowerPC处理器,可以大大地降低外部电路设计的复杂度,降低物理层与MAC层间数据交换的复杂性,降低系统传输延迟,而且可以利用PowerPC处理器应用处理加速单元(APU)实现定制的指令,极大地提高MAC处理的效率。

Virtex-5 FPGA设计Gbps无线通信基站

表 2 基站中使用的Virtex-5 FPGA资源及数量统计

基于Virtex-5 FPGA设计的Gbps无线通信基站

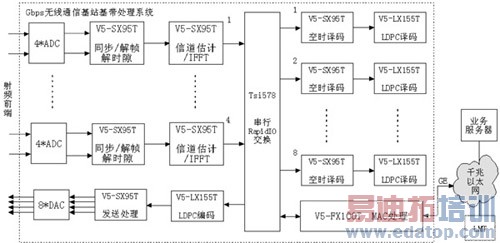

图2是设计完成的Gbps无线通信基站基带处理系统硬件实现框图。

Virtex-5 FPGA设计Gbps无线通信基站

图 2 Gbps无线通信基站基带处理系统硬件实现框图

作者:-5 FPGA设计Gbps无线通信基站    来源:电子产品世界
