Virtex-5 FPGA设计Gbps无线通信基站

摘要：本文基于Virtex-5 FPGA设计面向未来移动通信标准的Gbps无线通信基站系统，具有完全的可重配置性，可以完成MIMO、OFDM及LDPC等复杂信号处理算法，实现1Gbps速率的无线通信。

引言

随着以TD-SCDMA为代表的3G移动通信全面进入商用部署，LTE标准基本完成，华为、爱立信成功实现LTE标准的现场演示[1]，以LTE-A、IMT-Advanced为标准的下一代移动通信技术、标准与系统的研发也已经开始。

国际电信联盟（ITU）已将3G之后的未来移动通信技术正式定名为IMT-Advanced，在2007年世界无线电大会为之分配了新频段，并已经在2008年开始征集标准提案。中国也通过IMT-Advanced推进组开始为ITU技术提案征集的准备工作[2]，提出国内技术提案应具有高频谱效率、低系统时延等特点，主要技术指标应达到：5－100MHz的可变系统带宽；在固定和低速移动情况下支持1Gbps的峰值速率，在高速移动情况下支持100Mbps；基站侧最多8根天线，终端侧最多4根天线；在移动性上最高支持500km/h的移动速度。

随着技术研究与提案工作的进行，基站系统的研发也已经开始。本文研究工作依托于国家"863"计划Gbps 无线传输关键技术与试验系统研究开发项目，研制面向LTE-A、IMT-Advanced等未来移动通信标准，能够验证相关技术并达到标准技术指标的新型移动通信基站原型。

Gbps无线通信系统的算法链路设计

为满足未来移动通信标准的需要[3]，在算法链路上Gbps系统采用时分双工（TDD）、多天线（MIMO）、空时编码、正交频分复用（OFDM）、高阶调制和LDPC编码等高性能物理层传输技术，以实现Gbps系统所需的高数据速率业务传输和高频谱效率。以频分、时分为主的多址方式实现，能够在多天线环境下对无线资源进行灵活调配，在兼顾实时话音传输的同时，最大程度上满足分组数据传输的需要。

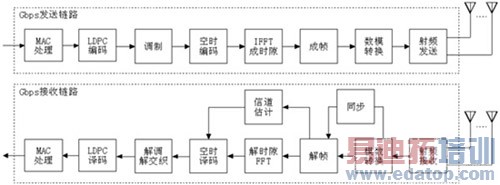

具体而言，Gbps系统使用3.4GHz频段，实际带宽100MHz，移动台采用2发4收的天线，基站采用4发8收的天线，OFDM子载波数为2048子载波，有效为1664子载波。图1是Gbps无线传输系统的算法链路示意图。

图 1 Gbps无线传输系统算法链路
