大型网络WLAN设计方案(上)
6)避免干扰
无线局域网使用2.4GHz和5GHz频段均为开放频段,无须注册即可使用,无线信号易受外界环境和其他信号的干扰,因此要考虑微波炉、其他大楼的无线系统设备、2.4GHz的无绳电话等可能造成的干扰。
7)安全性
无线网络支持多种安全特性,采用集中认证方式,对每个数据包进行加密。通过对射频的实时监测,发现并定位恶意的AP。对恶意AP的扫描配合采用安全无线认证协议,以解决AP和无线之认证协议间的相互信任问题。
2.设计思路
面对前面的用户需求、设计目标及众多的技术问题,结合WLA的设计原则,下面整理一下设计思路,为下一步的设计方案做好准备。
1)现场勘查
在WLAN工程中,需要通过现场勘查的方式了解建筑物和周围各种物质的材质,从而来确定WLAN设备的安装位置。
由于无线信号是在空气中直线传播的,无线电波传输、接收数据的能力及传输速度都受到周围环境中各种物体的影响。无线信号每遇到一个障碍物,就会被削弱一部分;尤其是像浇注的钢筋混凝土墙体、金属、纸张和陶瓷等,对无线信号的影响都非常大。
2)组网结构
将采用目前最流行的无线局域网组建的方式,即"Splic MAC"架构,主要采用LWAPP协议,使用"瘦"AP与WLAN控制器组网的方式,适用于香港总部WLAN组网。因为AP数量较多,原始的"胖"AP组网方式,管理难度高,工作量大,并且无法保证移动性强的实时数据流通信。但"胖"AP可以部署在小型WLAN中,如北京分公司WLAN。
3)无线标准
WLAN技术主要是遵循IEEE 802.11x系列标准,而目前国内无线网络设计和部署时主要采用支持IEEE 802.11 a/b/g标准的无线AP、控制器及无线终端等设备。符合IEEE 802.11n标准(下一代高速无线局域网标准)的设备现在已经渐渐成熟,并走向市场,因此设计的时候也要考虑到无线网络标准的发展和应用。
4)故障管理
鉴于香港总部WLAN流量负载、信号盲区(设备故障导致)、信号干扰和恶意接入点等问题,我们可以采用自动射频(Automatic RF)技术,对周边无线信号进行自动监测和扫描,以实现功率的自动分配,在无线AP设备的增加、减少或出现故障的时候,通过无线控制器(WLAN Controller)实现对无线AP功率的自动调整,可以避免因单点故障造成的信号盲区,也可以避免因功率的增强而造成信号的冲突和干扰,最终实现各AP区域动态无缝的对接。
另外,自动RF技术还可以对恶意信号及恶意接入点等干扰源进行检测、扫描、定位和驱离。同时借助自动RF技术实现动态信道(Dynamic Channel)分配技术,避免相邻AP点之间的信道重叠而导致信号冲突。还可以通过RF监测各AP的负载情况,以实现流量的负载均衡。
5)连续性和时延性
鉴于对无线网络中移动性和实时性较强数据流的传输连续性问题和时延性问题,可以采用无线漫游(WLAN Roaming)技术,可以实现2层Roaming和3层Roaming,既可以在同一控制器域内部实现不同AP之间的无缝漫游,也可以实现跨越到不同控制器域之间AP的Roaming,这样就可以保证无线语音和数据网络的实时畅通。
6)安全方面
在WLAN安全方面,除了从网络结构、硬件设施、安全策略和RF检测等管理端的技术手段以外,还需要对无线网络的客户终端实施安全认证技术,通过安全认证系统对接入端的网络用户进行验证、监控、管理及日志记录等操作。
7)冗余配置
硬件冗余,可以对无线控制器等核心设备提供一定的软硬件冗余备份,对部分重要AP点位还可以双线路备份。
8)服务质量保障(QoS)
QoS方面,实现的标准是IEEE 802.11e,对实时性要求高的语音和视频等多媒体流,在进行数据传输的时候,对数据进行传输优先级的分类,普通的数据流传输可以降低优先级;而对于语音和视频数据,则可以提高它们的优先级。
以上是对这个工程WLAN部署的设计思路。当然,在实际的部署过程中,并不是三言两语可以完成的,这个思路只是对一个整体框架的简单规划,而从这个简单规划中可以看到将会有很多的具体技术问题展现在设计师面前,期待解决。
3.网络拓扑

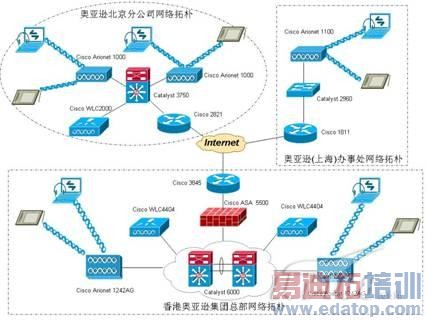

以下是一个典型的无线局域网的分布式Split MAC架构的拓扑简图,这个拓扑简图或许可以适用于此项目的无线网络的架构,如图15-33所示。
Split MAC架构
通过以上的分析相信已经对WLAN技术的需求应用和设计规划有了一定的了解,同时也掌握了一些关于WLAN技术的设计原则和方法,但这只是整个项目的开始。
