cdma 1x和EVDO小区数据业务负荷分析

  本文通过对小区数据业务相关指标的分析，找出判定小区数据业务负荷的依据，从而找到负荷较重的小区，提出优化思路，以达到有效支撑业务发展、提升用户感知的目的。

    cdma1x和EVDO数据业务实现的区别

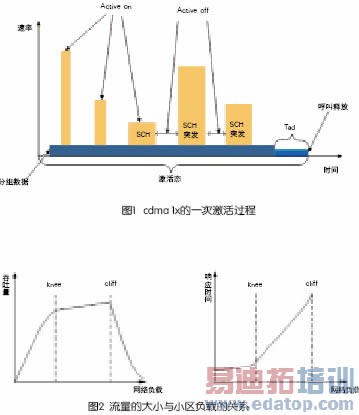

  EVDO的激活、休眠过程与cdma1x相似，但EVDO是使用时隙发送业务数据的（即时分），并没有FCH和SCH的概念，如图1所示。

  由于cdma1x和EVDO数据业务实现不同，因此其负荷分析涉及指标以及判定条件亦有区别，下面将分别进行cdma1x和EVDO数据业务负荷的分析。

    cdma1x数据业务的负荷分析

  cdma1x数据业务负荷较重小区，主要通过话务量来进行判定。爱尔兰利用率=（小区数据业务呼叫话务量+软切换话务量）/15.2Erl>80%，其中15.2Erl为cdma1x单载频小区纯数据业务的设计话务量（参考值，通过宏观统计的数据业务模型来取值）。

  如果爱尔兰利用率大于80%，则运营商认为应急需扩容小区，同时应考虑是否存在数据呼叫拥塞。一般来说，拥塞包括CE不足导致的拥塞、CH不足导致的拥塞、前向功率不足导致的拥塞、帧偏置不足导致的拥塞、Abisc容量不足导致的拥塞等。

  EVDO数据业务的负荷分析

  与cdma1x不同，EVDO采用前向时分复用技术，用户共享前向带宽，并采用反向码分。相关重要指标包括吞吐量、话务量、占空比等。

  吞吐量

  其单位是bit/s，即通常所说的速率，单位时间内的数据业务的流量。例如，前向物理层平均吞吐量=业务信道发送的bit数/(统计时长（s）×1000)。初期分析时，运营商会认为吞吐量即判定小区负荷的主要指标，然而流量的大小与小区负载不成正比，具体关系图如图2所示。

  当网络负载较小时，吞吐量基本上随着负载的增长而增长，呈线性关系，响应时间增长缓慢。当负载达到网络容量时，吞吐量缓慢增长，而响应时间急剧增加，这一点称为Knee。如果负载继续增加，网络节点开始丢包，当负载超过一定量时，吞吐量开始急剧下降，这一点称为Cliff。因此吞吐量的高低不能反映小区的负荷情况。

  话务量

  其单位是Erl，呼叫话务量=呼叫时长/统计时长（s）。EVDO的呼叫话务量反映了用户占用无线资源的总时长。

  占空比

  该参数无量纲，例如，前向物理层业务信道占空比=发送bit数占用时隙时间/统计时长（s），业务信道占空比反映了用户占用无线带宽的总时长。

  从技术体制来看，cdma1x的数据业务和EVDO数据业务的实现是不相同，因此对cdma1x和EVDO的负荷分析所涉及的参数是不一致的。EVDO对无线资源的占用主要考察两个指标：呼叫话务量和前向业务信道占空比。呼叫话务量反映了用户占用无线资源的总时长，前向业务信道占空比则反映了用户占用无线带宽的总时长。

  若按每载扇1.6Mbit/s空口容量来计算，业务信道占空比为70%，则小区平均吞吐量为1120kbit/s。集团给出的用户体验速率良好的推荐值是300kbit/s。一般情况下数据业务占空比约为20%～40%，考虑到电信采用按时长计费的方式，导致激活链路的数据占空比较高，因此运营商可考虑将业务占空比控制在40%左右。这时，激活链路平均速率为120kbit/s，相应的话务量为9Erl（1120kbit/s/(300×40%)）。根据不同的参数设置，运营商将会得到不同的业务模型，对小区业务负荷的判断可根据模型来确定，9Erl为建议值。

  同时，判断EVDO无线资源占用情况，除了可根据与呼叫话务量和前向业务信道占空比两个指标判断外，如果网络出现CE资源不足或MACIndex分配失败，将会导致用户接入困难，这也可以作为判断小区负荷重的标准。因此小区负荷判定标准有以下三点。第一，业务信道占空比大于0.7，且呼叫话务量大于9Erl。第二，用户过载呼叫阻塞率大于0%。第三，出现CE资源不足或MACIndex分配失败。

  为排除偶然因素，我们建议运营商统计一周（或更长时间）当中各个时段的DO小区指标数据，得到在大于等于7×24小时内，多次（5次及以上）满足上述判定条件的小区，认为该小区属于负荷重小区。

    对数据业务负荷较重小区的处理建议

  首先，针对存在CE拥塞的小区，运营商应进一步结合小区CE配置情况，若并未配满，则运营商可增加CE授权数、增加信道板的配置。

  其次，针对出现功率过载导致拥塞的小区，运营商可以通过路测数据分析小区覆盖范围，如果该范围属于远距离覆盖小区，则应适当调整小区天馈系统或系统参数，缩小覆盖范围，并通过调整其它小区的覆盖范围或增加基站进行补盲覆盖。

  再次，对话务、占空比较高即数据业务使用较多的小区，我们建议运营商通过分析小区覆盖范围的用户使用情况，考虑扩容和增加载频，或对重点楼宇建设WLAN进行流量分担。

  由于用户使用EVDO数据业务的位置存在不确定性，诸如临时性会议、大型聚会等，因此运营商对EVDO的业务流量观察必须是长期的。运营商通过CDMA网管系统提取性能指标，并可以将其按小区名称进行统计，但小区所覆盖的区域、重点楼宇、用户群需根据DT/CQT进行判断，同时运营商需要根据市场部门对区域用户群、潜在市场的分析，考虑通过建设WLAN网络来加强覆盖，分担EVDO的业务流量。
