集成多媒体功能的GPS方案

录入：edatop.com 点击：

1 本方案基本功能

①GPS定位导航：系统自动计算出达到目的地的最佳路径，同时在使用过程中会有语音提示，让旅行更为安全快捷。

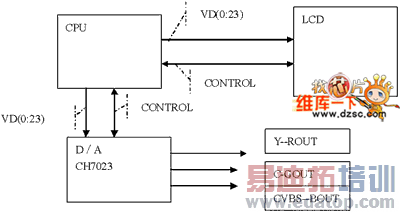

②视频播放功能：本机可选择SD卡中的视频文件即可实现观赏影片功能，支持avi、mpg和wmv等视频格式。

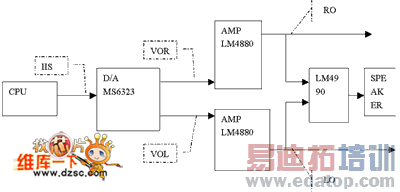

③音频播放功能：选择SD卡中的音乐即可欣赏，支持mp3/wma/ogg等音频格式。

④图片浏览功能：支持JPG（JPEG）/ GIF/ BMP等图片格式的阅览。

⑤文本阅读功能：支持TXT文本格式的阅览。

⑥PDA功能：带有简便的OFFICE办公套件，可以打开日常电脑中编辑的word /excel/ ppt/ pdf 等文档。

2 方案原理

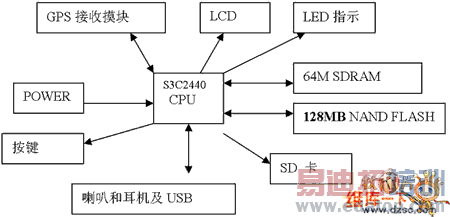

方案原理框图如图1所示。

图1 方案原理框图

方案采用当前最流行的ARM920T内核的SAMSUNG S3C2440嵌入式芯片，S3C2440处理器是Samsung公司基于ARM公司的ARM920T处理器核，主频400MHz，最高可达533MHz，这是目前世界上主频最快的嵌入式移动CPU之一，内核电压为1.3V，采用16/32位 ARM920T RISC核心，能提供丰富接口，如数码摄像头、TFT/STN液晶屏、USB、HOST/DEVICE、IIS音频、NAND闪存、SD/MMC存储卡以及触摸屏，有8通道10位 ADC等。产品电源采用USB供电、车充供电、电充供电和电池供电四种供电方式。GPS接收模块采用正原的ZYM-GM21_GUIDE，该模块采用 SIRFstarIII, 内嵌高性能ARM7TDMI CPU，可以接收到20颗卫星的信号，不导航时可以关闭GPS模块以省电，该模块尺寸为 42 (L) ×20 (W) ×8 (H) (mm)，输入电压为直流+3.6～+4.2V，数据更新每秒一次，热启动时间小于1s（在开阔地点），冷启动时间小于35s(在开阔地点)。LCD屏采用三星3.5英寸数字屏,该屏分辨率为320×240，16M色TFT 真彩LCD, 带LED 背光触摸屏。闪存存放已调试好的用户应用程序、嵌入式操作系统和其他在系统掉电后需要保存的用户数据等；SDRAM存储器作为系统运行时的主要区域，系统和用户数据及堆栈均位于SDRAM存储器中；SD卡存放凯利德的电子地图，用1Gb卡可以存放全国地图。

首先，CPU完成对GPS和外围接口的初始化工作；CPU还必须要周期性地对系统终端的当前状态做出测试及判断，并对各种实际情况做出相应的处理，以保证系统能正常而稳定地工作，同时实时显示客户需要了解的各种信息和产品基本功能中要求的各种信息。

3 关键器件的选型原则

做数码产品主要是选好CPU，CPU定好后，其他很多外围电路就基本定了，因为有很多现成的参考电路和有关专题的应用电路。对于新手或经验不足的工程师，最好就用IC原厂或方案公司提供的参考电路，因为这是通过专业技术人员考虑和实验过的。在通过以后自己实验验证基础上，处于降低成本和提高性能的需要，再更换部分/个别元器件。

①CPU的选择

选主CPU是关键，首先，要考虑到CPU的性能是否与你的设计规划一致，这个CPU将来能否满足你的需要，因为熟悉一个CPU不容易，将来换一个CPU也不容易，会浪费时间，这个CPU要能满足你的产品更新换代需要。其次，CPU的价格是否能满足你的需要，你要做高档/中档/低档产品，你做的产品功能是否很多或单一，这些也决定你的选择。再次，你的现有资源很大程度上决定你的选择，如你和哪个CPU公司或技术支持公司比较熟悉，能够给你提供最大的技术支持和价格支持及各种服务。最后，你以前熟悉哪些CPU，你以前的知识可以减少开发时间并减少不成功的风险。

由于三星具有性价比高的特点,可以做功能完善的产品线，便于将来升级加一些附加功能，如增加手机、移动电视、摄像头和PDA等功能，且很多通用性嵌入式产品都能用三星CPU来实现,所以我们选用三星的作为主CPU。

②卫星接收模块的考虑

现在大都用SIRFⅢ的芯片做GPS产品，所以这点是定的。选择哪个公司的GPS接收模块呢？我们的原则是要用集成了天线的模块，这样的目的是这种GPS模块做出来的产品接收性能稳定些；这种产品的GPS天线是内嵌的，不是外挂的，所以产品的体积小些；同时由于不用考虑天线的安装和布局，使得设计简单，容易调试且容易保证产品性能一致。通过测试，我们选用正原的ZYM-GM21_GUIDE做为GPS接收模块，该模块20mm的宽度使我们的产品能做成超薄，使的产品外观更好看。

4 主要模块的硬件电路图及说明

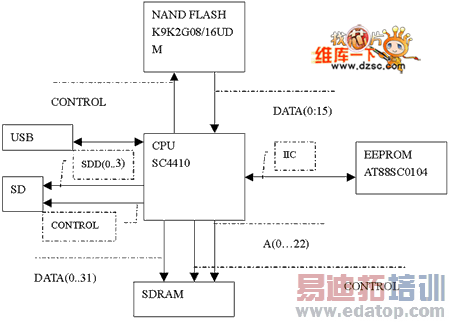

①CPU和存储器接口图

如图2所示，由于S3C2440有现成的SDRAM、FLASH、EEPROM、SD CARD和USB等接口，只要按S3C2440的说明书和参考资料设计很容易实现图２。其中FLASH用于保存程序，EEPROM用于保存静态数据，SDRAM用于保存动态数据，SD卡用于保存地图数据资料和给用户自己留用。一般省和区（如东北三省区）地图容量要400Mb空间，全国地图要800Mb空间，所以1Gb的SD卡可以够用。
