H3C一体化无线校园解决方案

3. 决策

利用前期分析的数据，无线控制器将采用智能的算法对射频资源进行优化和调整，以适应无线环境的变化。

系统使用了优化的信道和功率选择算法、加权判断以及抑制限度，自动评估资源调整的影响，能够确保系统的控制是可靠的。

4. 执行

无线控制器将新的发射功率，信道分配等决策发送到接入点，接入点负责使能这些配置。系统提供了两种控制模式：参考模式和立即模式，增加了系统使用的灵活性。参考模式下，系统不进行实际的控制策略执行，只是给出建议的功率、信道的设定值，管理员可以决定是否执行这些配置，确保了用户控制的灵活性。立即模式下，将根据系统计算出的信道等参数进行立即的设置。

上述过程是闭环过程，一旦配置下发以后，控制器将持续监视网络环境。任何无线环境的变化与波动都会被定期记录下来，为下一轮的优化作准备。

全面的PoE解决方案

PoE设备的原理是通过非屏蔽双绞线中四对线中的两对线来传输电源，传输数据的同时传输直流电。因为AP往往要求使用不间断电源(UPS)供应电力，采用PoE设备，AP端仅仅通过一根RJ-45网线与网络连接即可以同时传输数据和电力，因此在使用PoE设备的情况下，所有的AP都使用一个UPS在PoE设备端进行保护。如果不使用PoE设备，就需要给每个AP配一个UPS，而且还需要在AP附近安装电源插座，增加了成本。因此使用PoE设备将大大降低设备成本和管理成本。

PoE具有非常明显的优势，具体如下：

l 简化安装，降低成本，不需为每个网络设备单独提供数据和电力线缆。

l 灵活性提高，网络装置可被安装在任何位置，而不需靠近一个已存在的电源输出口。

l 可靠性增强，有SNMP能力的PoE装置，可实施远程检测和控制，能有效地处理或修理装置的耗电量和(或)失效故障。

H3C 能够提供全面的PoE解决方案，产品涵盖从高端到低端的全系列产品，包括S9500，S7500E，S5600，S5500，S3600，S3100，WX3024都能够提供PoE解决方案，H3C PoE解决方案使用工业级设计，同时能够提供全面的管理:

H3C一体化无线校园解决方案——高安全：

H3C一体化无线校园解决方案在遵循IEEE 802.11i协议和国家WAPI标准的基础上，创新性的提出了分层的安全体系架构，将WLAN的安全从单一的物理层安全延伸到了物理层安全、用户接入安全、网络层安全、设备安全、安全管理多个层面上，使用户在使用WLAN网络时能够像使用有线网络一样安全、可靠。

无线物理安全：

H3C公司的无线产品支持以下的加密机制：WEP加密、TKIP加密、CCMP加密、WAPI加密。

其中，WAPI 采用国家密码管理委员会办公室批准的公钥密码体制的椭圆曲线密码算法和对称密码体制的分组密码算法，分别用于WLAN 设备的数字证书、证书鉴别、密钥协商和传输数据的加解密。

在无线设备安全方面，H3C的FIT AP提供"零配置"功能，在设备上不保存业务配置，而是每次启动的时候从无线控制器动态加载业务配置，这样可以有效避免设备丢失造成配置泄漏。此外，用户在采用H3C公司的无线控制器+FIT AP组网时，都需要预先在无线控制器上设置部署的AP序列号。当这些AP启动和无线控制器建立关联时，无线控制器会检查AP上报的序列号信息，只有这些预先授权的AP才能接入无线控制器使用，防止非法FIT AP接入网络。

无线用户安全：

通过用户接入认证实现了对校园无线接入用户的身份认证，为网络服务提供了安全保护。H3C无线接入认证主要有802.1x接入认证、PSK认证、MAC接入认证以及在有线校园网中常用的portal认证等。通过和AAA服务器配合，H3C的无线设备支持对认证用户动态下发带宽、VLAN、ACL、优先级等参数，对于不同的用户群和业务可以控制其访问网络的权限，限制网络资源的使用，通过VLAN和优先级来标识用户和业务，并做到业务隔离。

无线网络安全：

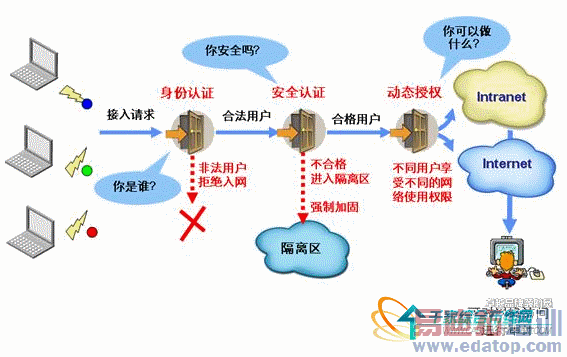

为了保证无线用户和整个校园网络的安全，仅仅保证接入点的安全性是远远不够的。H3C推出了无线EAD解决方案，该方案从网络用户终端准入控制入手，整合网络接入控制与终端安全产品，通过安全客户端、安全策略服务器、网络设备以及第三方软件的联动，对接入网络的用户终端强制实施企业安全策略，严格控制终端用户的网络使用行为，加强网络用户终端的主动防御能力，保护网络安全。

H3C的无线产品支持EAD接入控制方式，配合iNode无线/有线统一客户端可以实现有线，无线用户使用统一的客户端进行认证，结合H3C公司的服务器，H3C公司给用户提供了有线无线一体化的整体安全解决方案。

此外，H3C的无线产品支持完善的无线入侵检测系统，可以自动监测非法设备，并适时上报网管中心，同时对非法设备的攻击可以进行自动防护，最大程度地保护无线网络。

H3C一体化无线校园解决方案——易管理：

在管理方面，H3C实现了如下两点：

l 有线无线统一认证计费管理，解决了老师不希望用户有线一套帐号，无线又一套帐号，不能统一计费管理的问题。

l 有线无线统一网管，解决了老师不希望采用两套管理系统的问题。管理系统集成专业的无线管理部件，实现射频资源管理、无线性能监视、非法AP告警等管理需求。

H3C无线校园管理系统依托iMC智能管理平台，在iMC系统全面的有线网络管理的基础上，为用户提供无线网络管理能力。用户无需重新搭建IT管理平台，只要在原有的有线网络管理系统中增加无线管理功能，便可以与有线管理平台统一部署，节省投入和维护成本。

H3C无线校园管理解决方案不仅为用户提供了灵活的组件选择，同时符合业界主流的SOA架构，具备良好的扩展性，能够满足客户网络管理的需求。通过集中式管理架构和统一的网管系统，可以保证设备互通性和无线网络的轻松配置，实现有线无线一体化高效管理。

H3C无线校园管理解决方案中的无线业务逻辑拓扑，使用户直观了解网络部署情况及设备和链路当前状态。它可根据不同的方式组织资源，有效进行拓扑分组、真实组织全网资源。物理位置视图中用户可根据需要创建多维度、多层次的物理位置结构，并在指定平面图上根据真实情况摆放设备，逼近真实网络环境。

通过H3C的管理平台，管理人员可以对移动终端的信息进行查看，包括MAC地址、信号强度、发射速率集、RSSI、SSID、使用信道、所在AC设备、所在AP设备等，并能查看各移动终端的全部漫游记录，可以随时了解最终接入用户的情况，并对其接入轨迹进行审计。

此外，H3C提供服务策略和Radio策略的管理，通过模板的方式对设备进行批量管理，使用户快速完成网络配置。策略模板除手工添加外，还提供从文件导入和设备导入功能，用户可以从系统导出或导入模板，也可从某一标准配置设备上导入配置形成模板，下发到其它设备，完成策略的批量克隆功能，极大地减少用户的维护工作量，降低维护成本。

在无线安全解决方案中我们已经介绍过，从用户管理的角度出发，H3C可通过EAD解决方案，做到有线用户和无线用户统一认证平台，从而配合有线设备和无线设备统一网管，真正实现有线无线一体化管理。

H3C一体化无线校园解决方案——可扩展：

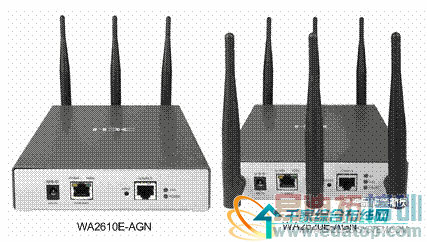

802.11n：

随着IP语音，网络视频等新兴网络应用的出现，用户对无线传输速率的要求也越来越高，传统的802.11a/b/g技术所能提供的带宽已渐渐不能满足用户的需求。IEEE 802.11n标准便应运而生，它定义了下一代的无线局域网技术，旨在提供支持对带宽最为敏感的应用所需的速率和可靠性。IEEE 802.11n技术通过物理层和MAC层的技术改进实现了无线传送速率的很大提升，使带宽从54Mbps提升到300Mbps。

2008年3月5日，H3C举办以"新无线 新网络"为主题的产品发布会，在发布会上展示了企业级802.11n无线产品——无线接入点AP、无线控制器AC，并推出了一体化移动网络解决方案。此次802.11n产品的发布是国内第一次发布企业级802.11n移动解决方案，也进一步促进了802.11n技术在国内的发展，也将进一步带动了无线市场新的发展和应用。

在802.11a/b/g技术提制中，由于多径效应，信号在接收侧将很容易发生符号间干扰(Inter-symbol Interference)，从而导致高误码率。OFDM调制技术是将一个物理信道划分为多个子载体(Sub-carrier)，将高速率的数据流调制成多个较低速率的子数据流，通过这些子载体进行通讯，从而减少ISI机会，提高网络吞吐。

MIMO(多入多出)技术能在不增加带宽的情况下成倍地提高通信系统的容量和频谱利用率。其基本思路是在发射端和接收端均采用多天线(或阵列天线)和多通道。传输信息流S(k)经过空时编码形成N个信息子流Ci(k)，i=1，……，N。这N个子流由N个天线发射出去，经空间信道后由M个接收天线接收。多天线接收机利用先进的空时编码处理能够分开并解码这些数据子流，这样，MIMO系统可以创造多个并行空间信道，解决了带宽共享的问题。

将MIMO与OFDM技术相结合，就产生了MIMO OFDM技术，它通过在OFDM传输系统中采用阵列天线实现空间分集，提高了信号质量，并增加了多径的容限，使无线网络的有效传输速率有质的提升。

IPv6：

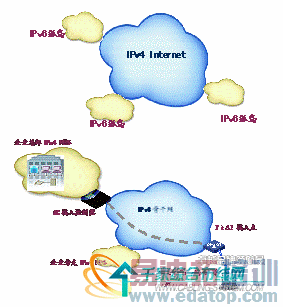

H3C公司的WLAN不但可以穿过IPv6网络建立WLAN网络，而且可以将IPv6孤岛网络连接到一个WLAN网络。

依托于H3C功能强大的Commware操作系统平台，H3C WLAN产品从设计阶段就考虑了教育用户对IPV6的需求，目前无线控制器、无线接入点全面支持IPV6特性，同时无线控制器、无线AP可以灵活的通过IPV4互联，也可以通过IPV6互联，无线也可以灵活的选择是使用IPV4接入无线网络还是IPV6接入无线网络。

H3C公司集中管理架构WLAN在接入点和接入控制器之间采用CAPWAP协议构建，而且同时支持IPv4和IPv6协议。也就是，接入控制器作为服务器，可以接收来自IPv4以及IPv6网络的接入点的链接请求;而且接入点可以动态的选择使用IPv4或者IPv6和接入控制器建立链接。

H3C公司的Fit AP设备为零配置设备，该设备在上电后可以自动发现接入控制器，选择当前能够提供最优服务的接入控制器建立链接。由于接入点为零配置设备，不能判断当前接入的网络为IPv4还是IPv6网络，所以H3C的接入点会首先在IPv4网络进行接入控制器的发现和链接处理，如果接入点无法成功通过IPv4网络和接入控制器建立链接，则接入点会切换到使用IPv6进行接入控制器的发现和链接处理。

目前H3C可以实现非常灵活的IPV6处理机制,即可通过IPV4网络实现IPV6互联，也可以通过IPV6网络实现IPV4互联。

万兆多核平台：

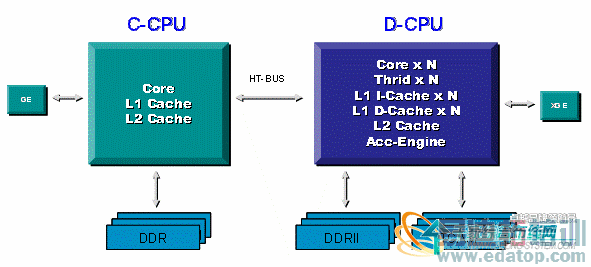

H3C无线控制器数据平面采用多核多线程处理架构(Multi-Core/Multi-Thread)作为新一代硬件平台，以在保持通用处理器高灵活高可扩展性的优势的前提下，大幅度提升数据处理的性能。同时，H3C无线控制器在控制平面采用独立的高速通用处理器，可以满足大规模用户的认证和管理等控制需求。

H3C无线控制器采用独立的控制CPU配合高性能多核多线程处理器架构，在拥有高速数据转发的同时，保障了控制平面的业务处理能力，在大规模用户在线的情况下，控制CPU的负担能够维持在一个较低的水平。

H3C多核处理器技术具有可扩展性强、功能实现灵活、掩盖外设访问数据及阻塞延迟等特点，对用户量大、业务丰富、且新应用不断涌现的WLAN领域，提供了坚实的硬件基础。而数据解析引擎、流分类引擎、加解密引擎，以及TCAM、XGE等外围器件，均在无线业务处理中得到应用，并发挥了重要的作用。
