无线通信技术在平安城市建设之应用分析

3.2移动无线视频传输系统

另外，在平安城市项目中的一些特殊场合，为实现在复杂环境下向上级监控指挥中心提供重要监控目标高质量的实时视频、音频图像，一种基于330MHz专用频率的移动无线视频传输系统应运而生。

系统特点：

采用高清晰图像的编解码技术和图像压缩技术；

满足高质量视频、音频的传输；

适合非视距、运动中高速数率传输的要求；

具备较强的抗电磁干扰性能；

便携式与车载式设备能够相互组合互通使用。

3.3无线系统组网及频率规划

宽带无线接入系统组网及频率规划比较灵活，现以5.8GHz频段为例进行详尽分析。

5.8GHz频段可用频率波道配置如下图所示，共有10个20MHz频点（有频率交叉），具体频率值如图8所示。

图85.8GHz可用频率波道配置图

在进行单基站频率配置时，遵循图9（10MHz）和图10（20MHz）所示原则。图中单基站配置分别为OMNI（360°）×1扇区、120°×3扇区、90°×4扇区和60°×6扇区。

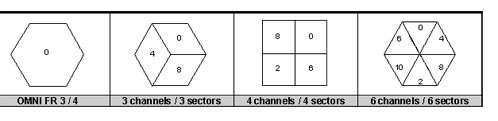

图95.8GHz单基站频率分配示意图（10MHz）

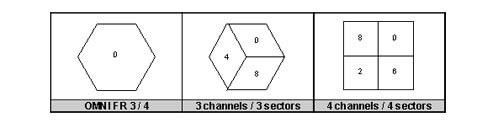

图105.8GHz单基站频率分配示意图（20MHz）

在平安城市网络建设初期，可采用120°×3扇区（20MHz）的单基站配置。每扇区空口容量54Mbps，每基站容量为162Mbps。后期如网络容量需求扩大，可使用90°×4扇区，每基站容量将扩大至216Mbps。

移动无线视频传输系统可用频率资源较少，提供带宽低，从技术角度讲，在平安城市建设中，移动无线视频传输系统较难进行大规模的组网(如使用8MHz/信道，可用信道仅1个，无法进行多扇区划分和频率复用；而如采用2MHz/信道，可用信道为4个，可以考虑多扇区划分和频率复用，但由于信道带宽减小4倍，相应的系统容量也会减小4倍)。

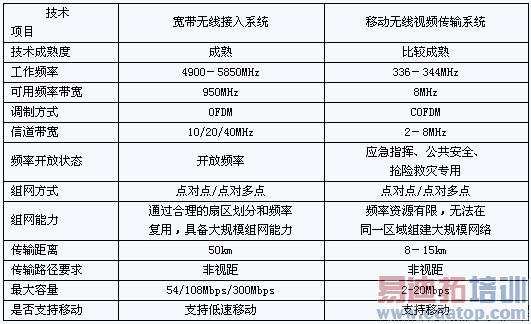

3.4两种主要无线技术参数比较表

技术

项目宽带无线接入系统移动无线视频传输系统

技术成熟度成熟比较成熟

工作频率4900－5850MHz336－344MHz

可用频率带宽950MHz8MHz

调制方式OFDMCOFDM

信道带宽10/20/40MHz2－8MHz

频率开放状态开放频率应急指挥、公共安全、

抢险救灾专用

组网方式点对点/点对多点点对点/点对多点

组网能力通过合理的扇区划分和频率

复用，具备大规模组网能力频率资源有限，无法在

同一区域组建大规模网络

传输距离50km8－15km

传输路径要求非视距非视距

最大容量54/108Mbps/300Mbps2-20Mbps

是否支持移动支持低速移动支持移动

从上表可以看出，宽带无线接入系统以其高容量、规模组网能力和长距离传输取胜，非常适合在平安城市传输网络中的接入层、汇聚层（及部分骨干层）应用，特别是在网络的接入和汇聚节点，可以作为光纤的替代来使用。

而且，比照光纤，宽带无线接入系统有很大的成本优势。在没有光纤资源或光纤资源不足的区域，用宽带无线接入系统代替光纤，在提供同等通信质量的情况下，宽带无线接入系统的投资成本要远远小于光纤的投资成本，从保护用户投资的角度考虑，在特定区域，宽带无线接入系统有着广阔的应用空间。

移动无线视频传输系统主要以其移动性取胜，在平安城市的一些特殊场合（如移动中的视频传输）进行应用。

总体来看，两种无线技术本身是互补关系。作为平安城市建设中可以选择的两种主要无线技术，它们的加入，有力地补充了有线传输网络天然的缺陷和不足，大大提高了网络规划的灵活性。

结束语

从平安城市建设的情况看，单纯的基于有线的传输网络在进行视频监控信号传输时存在着明显的缺点。这些缺点有：布点受限制，监控点的选择一般都需靠近有线接入节点的地方，这种方式限制了布点的灵活性；布点工程量大，需要铺设网线和光纤，由于基础网络的工程量比较大，因此一般有线传输比较适用于已有基础网络的场合；工程周期长，铺设基础线缆耗时耗力；缺乏灵活性、移动性，扩展和调整不方便，会增加不必要的基础网络建设和工程施工量。

而无线传输网络具有诸多先天性的优点，可以让视频监控彻底摆脱有线传输网络带来的种种限制，伴随着相关无线技术（如终端技术、组网技术、传输技术等）的持续进步，并与其它安防技术的紧密融合，我们相信，未来平安城市的传输网络，必然是一种有线与无线相结合的方式。其中，（光纤）有线传输网络主要负责骨干网络的高数据量(Gbps)传输，无线传输网络负责汇聚和接入层的中低数据量（10/100Mbps）传输。当然，对于一些前端到接入节点较近的情况（100米以内），中低数据量的传输也可使用有线以太网线直接连接的方式完成。总之，基于无线的视频监控业务数据传输，必将在平安城市的建设中获得越来越广泛的应用。

参考文献：

工信部《关于专用移动无线视频传输系统使用频率的通知》

GB50198-94《民用闭路监视电视系统工程技术规范》

奥维通有限公司《BreezeACCESSVLVer.5.5SystemManual》

奥维通有限公司《BreezeNETBVer.5.5SystemManual》
