电台Infosat DSNG便携新闻采集系统结构
A、天线结构
自动便携式天线系统由信标接收机、主反射面、天线控制器、GPS模块和各种传感器、天线基座构成。
B、产品特点
采用无线控制模式,操作人员远距离通过PDA或PC对设备进行控制。
优越的射频性能,通过优化连接设计,确保了天线G/T值指标。
可提供双向2Mbps-10Mbps宽带传输信道,为用户提供高质量的音频、数据和视频等综合业务。
天线采用冗余跟踪工作方式,既可以利用信标跟踪,也可以跟踪卫星上DVB载波信号,提高了天线跟踪的可靠性。
天线可以工作在全自动、半自动、手动操作等工作模式,特殊情况下可以手动调节装置,操作天线对准卫星。
天线集成度高,重量轻,其手提式包装箱采用高轻度材料制成,能有效保证设备运输安全,适合车载、机载、携行等运输方式。
设备已经通过滴雨;淋雨标准试验,防水、防尘能力强。可以在各种野外恶劣环境中使用。
C、对星调试
通过高效的对星算法程序,完全实现全自动模式工作,即自动展开、对星、收藏等。在必要时也可采用手动和半自动模式工作,控制天线快速寻星,建立空间链路。通过笔记本电脑或PDA专用软件。实现对卫星天线的监控操作。该软件界面友好,易于操作,非专业人员经过简单培训就能熟练地操作设备,可称为"一键式对星",三分钟之内完成对星工作。
(3)卫星车载天线
卫星车载天线品牌种类多,而且价格差异大。可以根据用户的实际需求,为其定制所需的品牌天线。在充分满足用户需求的前提下,为用户提交合理的、经济的实施方案,既达到用户的使用标准,又为客户节省资金投入。

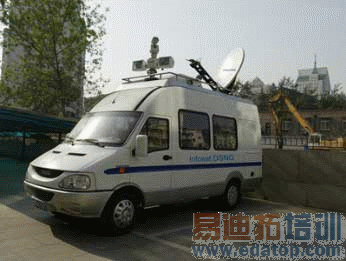

卫星车载天线
静中通移动双向通信系统可以很容易地与各种应用设备相结合,构成针对各种不同应用的移动通信平台,如:音/视频传输系统等,实时地将直播现场的音视频信息回传至广播电台。
卫星车载通信系统移动双向通信系统易于安装在车辆顶上(SUV、小型车和商务车)或其他可移动的平台上,只需要一个按键就可以轻松地将天线自动地展开,并锁定选择好的卫星,与卫星调制解调器配合工作。一旦锁定卫星。
卫星车载通信双向系统可以在您停车几分钟之内获得卫星信号,加上系统设备入网时间,保证在10分钟内开通卫星链路,建立通信。
同时,自动展开的天线,控制器和操作软件可以和世界各地领先的卫星设备相互兼容,密切配合。
3、卫星信道资费
卫星通信自八十年代末期,逐步推广于民用,大量的VSAT公司成立并运营VSAT业务。一直困扰着运营公司和用户的最大问题就是高昂的卫星转发器使用费用。使人们对基于卫星的通信方式敬而远之。随着电子产品制造业和通信科技的发展,卫星设备硬件产品价格已经有所松动。卫星通信由于受到地面链路的竞争,信道资费也有所下调,但仍然高居不下。
目前,国内已经有有实力的集成公司通过与运营商和卫星公司的战略合作,取得了非常有市场竞争力的价格体系,使得公司在激烈的市场竞争环境中,处在了有力的位置,同时,也为使用卫星通信的用户节省了大量的通信费用。所以,在卫星传输资费方面,已经有了降低的可能性。
作者:北京国广高科广电科技有限公司 总工程师 张春利 来源:慧聪广电网
