基站智能节电技术的应用探讨

移动通信基站耗电量占运营商总耗电量的60～70％左右，如何降低通信基站的耗电量对通信运营商实现节能减排目标有着十分重要的意义。BTS作为移动通信基站用电大户，BTS耗电量的降低可以减少设备发热量，相应空调的耗电量也会相应减少。因此做好BTS的节电工作就成为绿色基站建设的重要措施之一。

基站智能节电技术介绍

BTS小区TRX包括1个BCCHTRX和多个TCHTRX，每个TRX分为Digital、PAbias和TS/calls三部分。BCCH TRX的TS/calls分Broadcast TS、Control TS和Call TS，TCH TRX的TS/calls均为Call TS，Call TS数量根据话务量变化而变化。

基站智能节电技术就是通过实时评估小区中的话务量水平，根据判决结果，将不需要的TCHTRX转入休眠状态，从而达到省电的效果。小区话务量水平的评估是通过监控小区中当前空闲业务信道数（IdleTrafficChannel）得到。当小区的话务量在特定时间内持续低于某一门限值时，TCH TRX将转入休眠状态。TCH TRX转入休眠状态后首先会阻止新的呼叫建立在该TRX上，然后通过小区内切换将该TCH TRX上的连接转移到其它TRX上。当小区话务量提高后，原先进入休眠状态的TCH TRX又会在基站智能节电技术的作用下重新进入工作状态，从而满足高话务量的需求。

基站智能节电技术工作原理可参考图1和图2。

为了证实基站智能节电技术的节电效果及网络通信质量的影响，我们于2008年7月14日～24日在广西南宁选取了4个基站进行基站智能节电技术关闭/开启状态下BTS设备功耗和网络通信质量的对比分析，并结合TCO分析以探讨基站智能节电技术的应用价值。试点基站的设备型号、小区TRX数和机柜数等方面信息见表1。

智能节电测试数据分析和结论

基站智能节电技术节电效果是否真实可靠，受基站测试前后总话务量情况、基站TRX利用率和数据采集仪器安装是否合理等因数影响。基站测试前后话务量如果相差较大则会直接影响测试数据的准确性，基站TRX利用率过低或过高会使计算出来的节电效果要优于或劣于TRX利用率配置合理下的节电效果，数据采集仪器（电流钳）放置是否合理直接影响设备所测电流的准确性。

要保证分析数据的真实可靠，需从基站测试前后总话务量、基站TRX利用率、和数据采集仪器等三个方面进行校验核实。

1.话务量校验

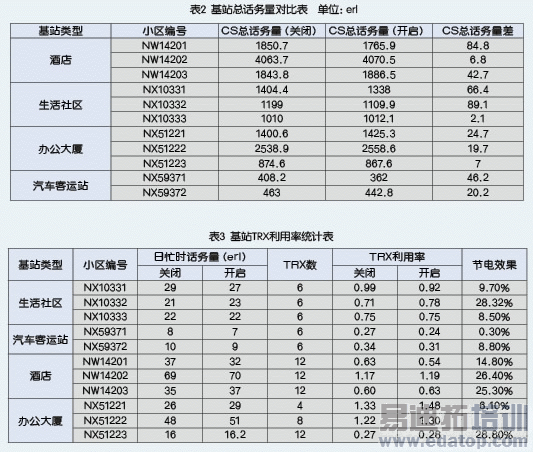

智能节电技术关闭/开启状态下每个小区一周总话务量及总话务量差见表2。

从表2可以看出，智能节电技术关闭/开启状态下各一周时间里，周总话务量差在2.1～89.1erl之间，测试结果具有可比性。

2.TRX利用率校验

在测试期间话务量基本保持不变，测试结果具有可比性的基础上，技术人员再从TRX利用率方面进行校验。智能节电技术关闭/开启状态下各小区TRX利用率见表3。

TRX利用率＝日忙时话务量/(TRX数×7×0.7),城市TRX利用率为0.7（全速率情况下），利用率越高表示TRX使用越繁忙，利用率越低表示TRX使用越空闲。基站如果开通了半速率则忙时TRX利用率会提高，具体需根据半速率比例确定。

从表3中可以发现：汽车客运站的NX59371小区和NX59372小区，办公大厦的NX51223小区等三个小区在智能节电技术开启状态下忙时TRX利用率为0.24、0.31和0.28，均远低于0.7（"奥运保障计划"临时扩容了TRX），需与同类型同配置小区的节电效果作比较分析。

NX51223小区的节电效果达到28.80%，优于同类型同配置设备的节电效果，该组数据不作采纳；NX59372小区的节电效果为8.80%，与其他同类型同配置设备的平均节电效果基本相当，该组数据保留；NX59371小区无节电效果，需从数据采集仪器方面做进一步的分析。NX10332小区忙时TRX利用率0.78，TRX配置合理，但节电效果达到28.32%，明显优于同类型同配置设备的节电效果，需从数据采集仪器方面做进一步的分析。
