安捷伦3G无线外场测试解决方案

1xEvDo技术

在1xEvDo方面，E6474A能支持所有的使用高通芯片的手机和上网卡进行测试。对于原先拥有安捷伦CDMA2000手机和接收机测试系统的用户，只需添加相应的软件使用权，即可升级到EvDo的系统进行测试。

测试中，不仅可以得到各导频级的信息、SINR、反向链路性能、功率控制、信令消息及RLP层吞吐量信息，还可以通过安捷伦接收机进行独立的射频环境测试，如导频扫描、频谱测试和连续波测试，通过接收机的这些测试数据，查找网络中存在的导频污染、邻区丢失、基站始终、孤岛效应、外部干扰等问题，从多方面对出现的问题进行定位分析，极大的提高了测试的效率。

图4

无线数据应用测试（WAMS）

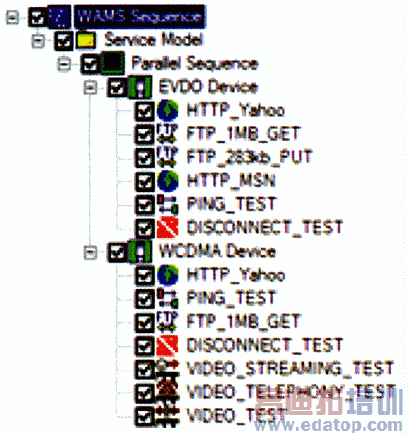

安捷伦针对无线网络数据业务的特性，推出了新的测试工具——WAMS（WirelessApplicationMeasurementSoftware）。它是安捷伦E6474A路测系统平台上的一个选件。它支持所有的<a href="http://wl.microvoip.com/" target="_blank">无线通信</a>技术的数据业务测试，如GPRS、EDGE、CDMA 1xRTT、EvDo、WCDMA和HSDPA等；测试的项目包括HTTP、FTP、EMAIL、SMS、MMS、视频电话和流媒体测试等；还能够同时连接多个不同技术的测试终端进行数据业务的并发测试，以实现数据业务的多网络评估测试。

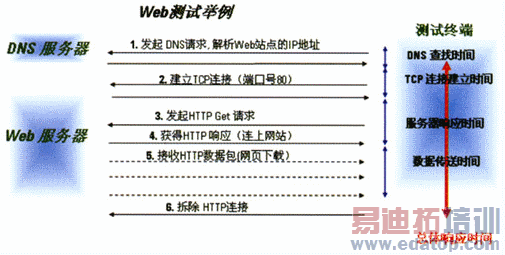

在用户对无线数据业务的访问过程中，通常会包含多个阶段（业务处理过程）。如当用户在使用手机要浏览网页的时候，先输入网页的地址，然后按手机上的"访问"按钮，一段时间后手机的屏幕上就会显示出要浏览的网页页面。看似简单的过程，其实这里面包含了以下几个步骤：DNS查找时间、TCP连接时间、服务器响应时间和数据下载时间。在这中间，只要任何一步出了问题，如DNS解析时间过长、TCP连接建立时间过长、应用服务器负载过重、网络可用信道资源少而造成数据下载慢，都可能会造成页面下载失败。因此，为了能准确地定位造成用户对Web服务质量感知度差的原因，我们就需要得到各阶段的性能参数，这样才能快速地进行相关服务器和网络的故障查找并解决问题。

图5

安捷伦的WAMS能细化的测试业务各进程的参数，了解相关服务器侧的性能指标。在传统路测系统中结合WAMS测试选项，用户不仅可以得到在数据业务过程中底层的信令消息、服务小区/邻小区信息、信号电平、底层数据吞吐量和误块率等，还能知道应用层及服务器端的信息。这样一来，当发生了问题，用户就可以从多方面的数据去分析、定位并迅速找到原因。
