安捷伦3G无线外场测试解决方案

录入:edatop.com     点击:

无线外场测试主要通过测试手机模拟用户的行为进行话音或数据业务的拨打,与此同时接收机作为独立的测试设备进行无线环境的信号强度、内外部干扰测试。测试中,测试系统将记录下手机状态、服务/相邻小区的信息、网络参数设置、信令消息、数据吞吐量、信号强度等。通过分析测试中遇到的故障数据,找出网络无线侧所存在的问题。

对于3G网络,我们不仅要对传统的话音业务进行测试,考评一些关键指标,如:AggEc/Io、RSSI、RSCP、软切换等,还有对数据业务进行测试,记录底层的数据吞吐量和误块率、应用层的速率、时延等参数。另外,由于在今后的3G网络中,会提供多种无线数据应用,如FTP、HTTP、EMAIL、MMS、视频电话和流媒体等,这些业务可能会涉及到不同的应用协议、不同的应用服务器,一旦这些地方出了问题,也会导致用户在使用无线数据业务时的感知度下降。

安捷伦公司的E6474A是一个统一的无线网络优化测试平台。它可以支持GSM/GPRS、EDGE、IS95/CDMA2000、EvDo、WCDMA/HSDPA等测试技术;可以同时支持最多八个终端进行语音和数据业务的自动拨打测试;系统采用模块化的配置,各测试终端均可以直接通过USB线或串口线连接到测试电脑;测试前,可以对各个终端进行单独的任务配置;测试界面友好,其中的曲线图、自定义参数表格、地图和告警等功能设置灵活,工程师可以根据自己习惯进行参数的显示及图表风格设置,这些设置均可以在测试前后完成或修改,以达到满足个性化的测试观察需求;测试后的数据可以在平台中通过检索回放来进行分析,或者将数据输入到后分析软件中进行分析,对于没有专业分析软件的用户,我们还提供数据导出功能,可以选择自己需要的数据导出成通用的格式,如CSV、TXT、MIF(MapInfo格式)、QLC(针对CDMA手机数据的高通格式)等,然后输入到相关的软件中进行数据处理工作。由于安捷伦E6474A是模块化的配置,并且支持多技术,所以如果今后有新的技术测试需求,只需添加相关的测试软件使用权及硬件即可实现新技术、新网络的测试。

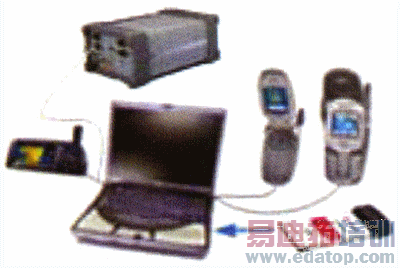

图1

WCDMA/HSDPA技术

目前E6474A可以连接多款WCDMA的手机进行测试,如MotoA835/E1000、Nokia6650/6680/7600、OualcommTM6200/6250、LG 8150、Samsung Z105/107/500以及目前所有使用高通6200/6250芯片的终端进行测试;在HSDPA方面,支持Qualcomm TM6275、Samsung ZX-10、Merlin U730/U740及所有使用6275芯片的手机及上网卡。另外安捷伦也提供专门的WCDMA数字矢量接收机,进行扰码、频谱及连续波测试,以了解网络内、外部的干扰情况。

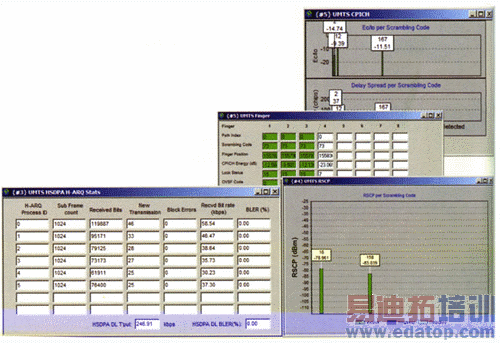

图2

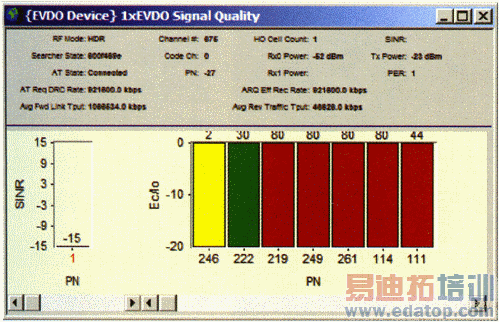

图3



来源:全球IP通信联盟
