PTN技术承载3G基站回传

时钟特性

在PTN中，对于同步的需求主要体现在两个方面：其一，承载TDM业务以及与PSTN网络进行互通，要求分组传送网在TDM业务入口和出口提供同步功能，实现业务时钟的恢复；其二，实现对时间和频率同步信号的传送，满足承载2G/3G基站业务对高精度的时间同步需求。分组传送网的时钟和同步实现技术主要有两种，IEEE1588协议和同步以太网技术。同步以太网只能支持频率信号的传送，不支持时间信号的传送。支持同步以太网的时钟称之为EEC，其时钟性能和功能需满足ITU-TG.8262的要求。IEEE1588技术采用主从时钟方案，对时间进行编码传送，时戳的产生由靠近物理层的协议层完成，利用网络链路的对称性和延时测量技术，实现主从时钟的频率、相位和绝对时间的同步。

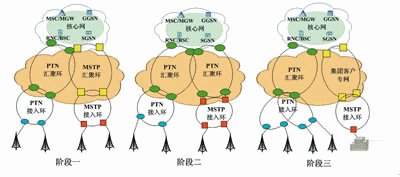

图2 PTN技术引入的阶段示意图

PTN技术发展现状

T-MPLS技术标准最初由ITU-T于2005年5月开始开发，到2007年底已发布和制定了T-MPLS框架G.8110.1、T-MPLS网络接口G.8112、T-MPLS设备功能G.8121、T-MPLS线性保护G.8131和环网保护G.8132、T-MPLSOAMG.8114等系列标准。2008年2月，ITU-T和IETF成立联合工作组（JWT）来共同讨论T-MPLS和MPLS标准的融合问题，扩展现有MPLS技术为MPLS-TP。今后由IETF和ITU-T的JWT共同开发MPLS-TP标准，并保证T-MPLS标准与MPLS-TP一致。

PBB-TE技术由IEEE的802.1Qay任务组负责开发，是在IEEE802.1ah规范的PBB（运营商骨干桥接，即MACinMAC技术）基础上发展而来，增加了业务的流量工程和1：1的50ms快速保护等面向连接的传送特性。IEEE802.1Qay任务组的目标是在2009年第2季度进行IEEE802赞助者投票，预计在2009年第4季度成为IEEE标准。

虽然PTN技术的标准化工作还未完成，但由于国内外移动运营商的无线回传市场需求迫切，目前业内已有一系列分别基于T-MPLS和PBT的PTN产品相继面世，但目前都不够成熟，部分厂商设备进入试验网测试阶段，部分基于PBT的技术设备被应用为电信级以太网。

PTN技术引入策略

PTN技术是IP/MPLS、以太网和传送网三种技术相结合的产物，具有面向连接和电信级可靠性的特征，适用于承载电信运营商的无线基站回传网络、以太网专线、L2VPN等高品质数据业务。互联网业务的宽带接入是尽力而为的，而基站业务的电信级传送对时延、抖动和丢包率都有严格的要求，因此它们在业务特性和网络功能方面存在着本质差异，直接导致基站回传与互联网业务接入在质量保证和网络性能方面相去甚远，很难统一承载。虽然城域网内业务将全部面向分组的IP化发展，但在现网中引入PTN技术后，城域网在长期内将仍然呈现出多网并存局面，宽带业务及普通集团客户宽带接入将主要由宽带接入网及IP城域网进行承载，而无线基站回传、以太网专线等对可靠性及网络安全要求较高的业务将由新建的分组传送网（PTN）进行承载。

由于PTN标准及产业链尚未成熟，虽然有部分厂商已经推出相关产品，但目前国内商用案例较少，部分设备进入试验网测试阶段。此外，国内各大运营商3G网络建设已经开始，目前3G基站接口主要为ATMIMA格式，尚未引入IP化接口，所以各运营商在传输承载技术选择方面仍然以MSTP为主。PTN技术的规模商用主要受以上两个条件约束，预计PTN技术将先于基站IP化达到成熟商用水平，但其规模商用将与基站实施IP化相辅相成。待PTN技术成熟以后，2G/3G基站接入承载网将停止MSTP网络建设，转而逐步引入PTN技术。虽然PTN技术具有多业务适应性，但引入过程中也需要充分考虑保护现网投资，平稳过渡，平滑演进，因为现网中针对3G基站的MSTP承载网络建设时间不长。传送网技术过渡期间，基站业务承载的基本原则是：对于E1、ATMIMA接口基站尽量采用已有的MSTP网络进行承载，对于IP化接口基站采用PTN网络进行承载，因为MSTP即将退网，继续扩容数据板卡意义不大，同样，对于PTN网络，将来面向的业务以分组业务为主，也要尽量避免配置E1、ATM等支路板及处理板。PTN技术的引入将是一个逐步实施的过程，首先将在汇聚层引入，然后逐步向汇聚及接入进行渗透，概括起来可以分为3个阶段来进行。

阶段一：首先在汇聚层进行PTN网络的搭建，城域传送网在汇聚及接入层呈现出PTN及MSTP两网并存局面，新增基站利用PTN网络承载，原有基站利用MSTP网络承载。

阶段二：PTN技术在汇聚层实现对MSTP技术的替代，接入层仍保留部分MSTP设备，各种类型的基站在接入层接入后，都统一通过PTN汇聚层实现到RNC的汇聚回传。

阶段三：PTN技术在汇聚接入实现对MSTP的完全替代，3G基站回传全程全网为PTN设备，退网的MSTP设备可利旧组建集团大客户专线网络。
