直放站对无线网络的影响分析

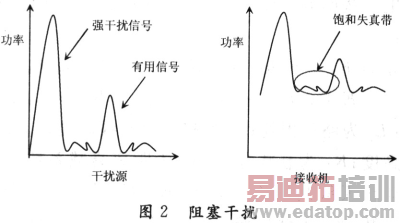

阻塞干扰 当接收机接收微弱的有用信号时，受到带外的强信号引起的接收饱和失真造成的干扰，称为阻塞干扰。阻塞干扰的产生与GSM接收机的通带外抑制能力，CDMA的载波发射功率、接收机滤波器特性等相关。阻塞干扰将导致GSM的接收机将因饱和而无法工作(如图2所示)。

1．2．3 降低各种干扰的方法

降低杂散干扰的方法：可以在干扰系统的发射机端增加滤波器来消除，发射机滤波器消除被干扰系统接收机信号频段范围里的杂散电平到系统要求的最大隔离度(如图3所示)。

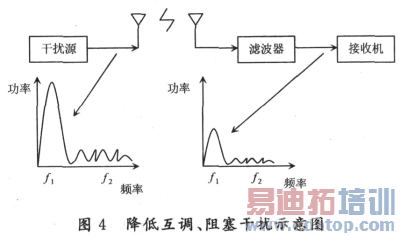

降低互调干扰和阻塞干扰的办法：CDMA系统中，直放站对GSM网络的互调干扰和阻塞干扰都可以在GSM系统接收机滤波器里消除，接收机滤波器消除干扰系统发射机频段范围里的信号电平到系统要求的最大隔离度即可。其中文献给出了几种解决互调干扰的具体措施(如图4所示)。

1．3 干扰对网络服务产生的影响

直放站对网络构成干扰后，直接影响到网络的服务质量，由于直放站对网络的干扰而产生的主要影响有：覆盖区域内，用户的掉话率较高；对于移动速度较快的用户在小区间的切入成功率降低；直放站的上行质差，切换比例大，切换频度高等。

2 对小区覆盖半径和容量的影响

2．1 密集市区中施主基站的覆盖半径

当直放站引入无线网络后，对其施主基站覆盖范围会产生一些影响。以广州为例，室外基站传播模型可用公式：

其中：Lp为路径损耗；hm为移动台天线高度；heff为基站天线高度；K1为衰减常数；K2为距离衰减系数；K3，K4为移动台天线高度修正系数；K5，K6为基站天线高度修正系数；K7为绕射修正系数；Kclutter为不同地物决定的修正系数。

对于密集市区而言，CS和PS四种业务的小区半径如表1所示。其中，CS(Circuit Service)包含电路型voice和data业务；PS是Packet Service业务，就是分组数据业务。

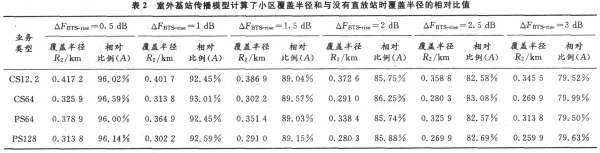

当直放站引入无线网络后，会引起基站的上行噪声的抬升，从而使得基站接收机的灵敏度下降，灵敏度下降将直接影响小区的容量和基站的覆盖半径。以下利用广州的室外基站传播模型计算了小区覆盖半径和与没有直放站时覆盖半径的相对比值。如表2所示，它是以密集城区为例。

表2中列出了在不同的△FBTS-rise下的覆盖半径，表2中相对比例(A)是由表1和表2的覆盖半径得出，即A=(R2／R1)×100％。由表1和表2可见直放站的引入对覆盖半径产生了较大的影响。

2．2 对小区容量的影响

无线网络容量由基站数量和基站容量两个因素决定，基站的容量则与以下因素相关：载频数量；业务种类；服务质量。

小区容量受到本基站、相邻基站和小区内的所有移动台的发射功率产生的干扰限制，是受干扰限制的系统。

直放站的引入，提高了话务量，而新键一个呼叫就提高了干扰噪声电平，用户发出的每一个信号，对于其他信号来说都是干扰信号，也即每一信号都淹没在其他发射机产生的宽带干扰信号之中。当新增用户不再有足够的功率来克服其他移动用户产生的干扰时，便达到了系统的上行容量极限。

比特所接受的能量与用户的噪声密度比直接影响小区的系统容量。Eb／No，而直放站的引入带来的邻区干扰，也会影响其比值，影响小区容量。

3 结 语

随着3G技术的推广，直放站在3G网络中也将发挥巨大的作用，同样应该值得注意的是，直放站在3G网络中依然会对3G网络产生上述的干扰，因此在网络规划与优化的过程中，直放站对无线网络的影响的具体分析将具有十分重要的意义。

作者：刘彦飞1，余成波1，曾广理2 1．重庆工学院 2．广州京信
