共享下的CDMA天线安装：“非诚勿扰”

移动通信技术飞速发展至3G时代，在电信产业重组后，工业和信息化部已经明确要求各运营商充分共享现有网络基础设施，避免重复建设，通信基础设施实行共建共享的原则。因此各个运营商为了充分实现资源共享，杜绝重复投资，多个运营商天线共塔的情况就不可避免。这就涉及不同运营商的天线的正确安装问题，即如何安装才能尽可能减少天线间的相互干扰、相互影响。

干扰产生的原理

目前移动通信系统内最常见、最典型的干扰为CDMA系统对GSM系统产生的干扰，CDMA对GSM的干扰原理有三种类型。

先分析移动通信800MHz～900MHz频段频率的使用情况：

(1)已建移动GSM系统，使用频率为935MHz～954MHz(基站发，移动台收)，890MHz～909MHz(基站收，移动台发)；

(2)已建联通GSM系统，使用频率为954MHz～960MHz(基站发，移动台收)，909MHz～915MHz(基站收，移动台发)。

(3)CDMA系统工作频率为870MHz～880MHz(基站发，移动台收)，825MHz～835MHz(基站收，移动台发)，一期工程使用频点为878.49MHz，频道序号为283。

对于GSM基站接收机，由于CDMA基站发射频段接近移动GSM基站接收频段，因而可能会对GSM产生干扰，产生干扰的类型主要有以下三种：

CDMA发射机的边带杂散噪声落入GSM接收带内造成的同频干扰，称"带内杂散干扰"。

GSM带外的CDMA发射载波造成的带外阻塞，称"带外阻塞干扰"。

CDMA发射机的交调产物落入GSM接收带内造成的同频干扰，称"交调带内干扰"。

干扰隔离方案分析

干扰主要来自于频率接近的各制式之间信号互相影响所致，因信号最终都是通过天线发射出去的，因此隔离干扰需要重点考虑天线间的空间距离，即水平隔离度和垂直隔离度。

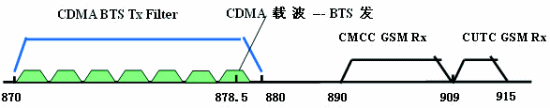

图1 我国公众移动通信800MHz～ 900MHz频率使用现状

若保证两个空间位置不同的天线之间不互相干扰，天线之间的隔离度应满足公式要求，该公式通常被称为天线空间隔离公式，可分三种情况：

完全垂直隔离。CDMA天线与GSM天线垂直放置，且主瓣方向一致。

完全水平隔离。CDMA天线与GSM天线水平放置，dh为两天线间的距离。

倾斜隔离。CDMA天线与GSM天线不在同一地点放置，且不在同一水平面上，有夹角。

当前网络中天线的架设方式主要有两种，即楼顶抱杆和铁塔。

楼顶抱杆方式架设的天线一般在同一水平面上，水平距离在几米到几十米不等，主要以市区、县城为主；天线架设在铁塔上的比例较大，主要以农村为主。铁塔平台一般为4-6米，平台垂直间距5-6米，每隔60度设置一抱杆，共6个抱杆，每个抱杆间的最小距离2-3米，也就是两个天线的最小水平距离为2-3米，最大水平距离为4-6米，垂直距离为5-6米。

按照公式计算，可以得出在不加带通滤波器时，所需的隔离距离为：

定向天线：完全垂直隔离距离：28米；完全水平隔离距离：137.9公里。

全向天线：完全垂直隔离距离：28米，完全水平隔离距离：44公里。
