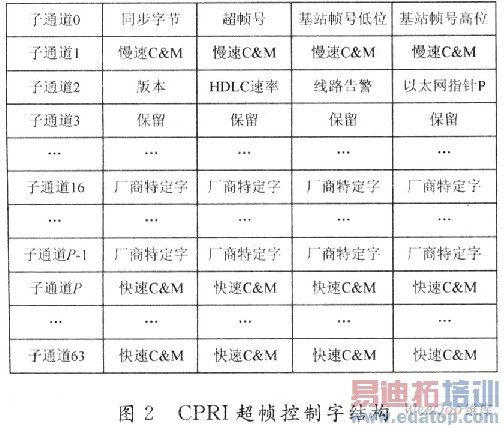

数字直放站中CPRI协议的FPGA实现
录入:edatop.com 点击:
2 硬件实现方案
2.1 方案对比
对于CPRI硬件实现方案,有以下几种方案可以选择:
(1)PMC方案。采用PMC7830或PMC7832芯片,这一类芯片把CPRI协议全部集成在芯片内部,只留出接口,使用简单方便,可完全支持用于无线基站连接的公共射频接口(CPRI)规范。
(2)用带ROCKET IO的FPGA实现CPRI协议,此方法灵活性高,但开发时间周期会比较长,影响产品开发。
(3)FPGA与SCAN25100相结合。由FPGA实现CPRI的成解帧及相关接口设计,SCAN25100负责完成8 B/10 B编解码和高速串并转换。链路层的帧协议修改方便,而物理层则由芯片完成,使用简单,性能稳定。开发成本较低,且扩展性好。
(4)FPGA与TLK4015相结合。TLK4015是4通道、0.6~1.5 Gb/s通道收发器,当系统需要多的通道数时,使用该方案可以减少电路板尺寸。
2.2 硬件详细设计
该设计采用第3种的硬件实现方案,整个硬件实现由5个部分组成,分别为CPRI链路层协议实现模块,CPRI物理层协议实现模块、光传输模块、时钟管理模块和系统配置与监控模块。
