PTN网络建设与业务规划探讨

业务AllIP的发展趋势下，PTN作为传输与分组技术的融合产物，越来越受到运营商的高度关注。特别是在3G业务高速发展的今天，中国移动率先在国内将这种技术应用起来，从网络规划建设中提前部署，具有重大意义。

PTN网络在规划及建设过程中，需要从网络架构、业务规划、保护方式、DCN、QoS等多方面综合考虑，既要充分兼顾现有资源，又要充分发挥新技术优势。深圳移动始终走在中国移动通信集团网络IP化转型战略的前列，与设备厂商进行了深度合作，共同推进了PTN的现网规模商用，并在网络规划与建设方面积累了一定经验。

整体思路

在网络建设中我们应充分考虑以下因素。

●实现业务的部署，支撑业务的高速发展。

●简化网络的层次，确保网络的稳定性和健壮性。

●依托现有机房、光缆网资源的部署。

●对原有传输网运维思路的继承。

结合深圳移动现网情况，整体思路如下：

●独立新建汇聚接入层PTN网络，引入PTN同时优化城域网网络结构，调整骨干、汇聚和接入点的配置比例和分布；

●充分利用原有MSTP的资源优势，作为对PTN的有效补充；

●PTN部署初期，以承载TD-SCDMA（以下简称TD）及集团客户业务为主。

PTN组网部署方案

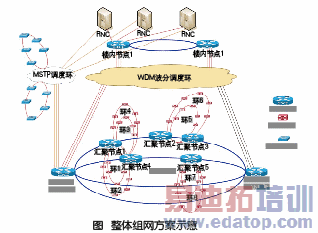

深圳移动目前在城域接入网部署了大量的SDH/MSTP/WDM，用于承载现网的GSM业务和部分早期TD的E1业务。这些原有的SDH/MSTP/WDM存在于网络的各个层次，引入PTN后也将长期存在，PTN与现有网络资源的相互配合也显得尤为重要。这种组网方式如图所示。

深圳移动RNC/BSC数量多，集中放置在若干核心机房，基站跨区域归属到RNC/BSC，需要在核心机房之间组建PTN/OTN核心调度层，实现业务汇聚、调度与保护。汇聚层参照现网的双归模型组网，汇聚层节点跨接在两个骨干机楼的汇聚层局端之间组成环状网。

在光纤资源允许的情况下，接入层尽量选择双归模型连接到汇聚层，实现节点失效保护，增加网络安全性。各基站电路在汇聚层局端设备进行初次整合后，IP化基站业务通过GE业务接口与骨干层波分系统互联，IMAE1类型的基站业务则通过155M光口与SDH骨干调度环互联，并分别经由其调度至RNC所在机楼，在PTN楼内设备和SDH调度楼内环最终整合落地。

业务的电路部署和保护规划

PTN业务的所谓电路实际上是基于分组传输并承载在逻辑隧道中的虚拟电路，这些虚拟电路主要承载的业务种类包括：GSM基站E1业务、TD基站E1业务、TD基站FE业务、大客户E1专线以及FE专线业务等。

PTN业务电路的建立主要是基于端到端的分组隧道，业务电路的走向完全受分组隧道路由决定，用户需要重点关注业务电路的起始点和结束点两端，电路经过的中间节点可以选择指定或自动计算。

为了充分利用PTN设备的全程分组特性，IP化基站业务的主备分组隧道应在接入及汇聚层完全分开，以实现完全意义上的接入到汇聚层双归保护。楼内PTN设备与RNC之间采用GE的LAG保护。

PTN网络的DCN规划

在PTN组网部署中，实际可以选择两种方式进行DCN信令的承载：带外DCN或带内DCN。

带外DCN承载，是指利用PTN业务通道之外的其他通道来传输网络管理信息。其优点是独立于业务通道，业务通道发生故障或进行倒换时不会影响带外DCN通道，用户的网管信息也不会受到影响。同时提供了更为可靠的管理通路。适用于管理信息带宽较大和组网规模较大的网络。

带内DCN承载，是指利用业务通道来承载PTN设备的网络维护和管理信息，与业务报文信息共用同一通路。其优点是部署灵活，不需要额外的设备投资，且DCN通道与业务通道同时部署，网络建设结构简单。

对于PTN单独组网建议采用带内DCN承载方式。对于混合接入方式，建议采用带外和带内两种方式。

业务QoS策略

PTN网络QoS设计原则

保证高优先级业务的优先处理权，同时满足所有业务处理的公平性。在满足业务传送的QoS要求的情况下，尽量简化QoS配置。尽量避免QoS配置降低系统性能，减少对业务传送时延的影响。

具体业务的QoS规划

集团客户业务QoS规划集团客户业务是深州移动的蓬勃发展的新业务。从目前的业务开展情况看来，初期建设的PTN网络对OLT业务的承载将处于轻载的工作状态。从平均流量看，10GE带宽的PTN汇聚环可以满足业务开展的刚性带宽要求，但由于IP业务的突发性和不确定性，所以还是要进行简单的QoS配置。

●业务分类方式：通过ACL进行分类，分类方式包括Port、Port+Vlan、Port+Vlan+Pri。

●流量监控：启用双令牌桶，采用CIR+EIR方式进行带宽控制，并设置适当的CBS和EBS。

TD基站IP化业务QoS规划在3G业务开展初期，3G流量较小，传送网提供能够确保3G业务开通，QoS规划比较简单：基于VLAN进行流量分类，采用CIR/PIR进行带宽约束，队列调度采用SP，为防止网络可能出现的拥塞，启用RED功能。

在3G业务开展中后期，随着HSPA业务的大量开展，各种3G业务的服务质量差异性得到全面的体现，为保证高优先级业务的传送，需要进行综合QoS规划。

●业务分类方式：通过ACL进行分类，分类方式包括Port、Port+Vlan、Port+Vlan+Pri。

●流量监控：启用双令牌桶，采用CIR+EIR方式进行带宽控制，并设置适当的CBS和EBS。

●队列调度：为满足语音、普通宽带数据、实时视频、非实时视频等多种业务的开展要求，采用SP+WRR的调度方式EF、AF、BF（CS6、CS7）队列间进行SP调度，再在AF(AF1、AF2、AF3、AF4)间采用WRR进行调度。

●拥塞避免：经过适当的QoS控制，基本可以保证业务数据在PTN网络中不丢包。为了保证后期业务量膨胀可能产生的网络拥塞，可以启用RED算法。

●流量整形：可以不启用Shaping功能。

其它TDM业务QoS规划对于所有TDM业务都按最高优先级的方式进行分类，因此将TDM业务分类为EF，确保业务得到优先处理。

PTN作为一种新技术，随着设备成熟度提升与规模商用的不断推进，深圳移动将不断学习与积累经验，逐步形成PTN网络建设与业务规划的模型及管理办法，以指导更大规模的规划、建设与维护工作。
