CC1020的点对多点无线组网研究

该方式下，从机的个数取决于地址码的大小。使用一个字节时可以连接256个从机，从机个数较少，但扩展比较容易。需要增加从机个数时可以增加所使用地址码的字节数，每增加一个字节的地址，从机个数扩展28倍，扩展时所需工作量也不大。

使用地址码方式实现的点对多点系统，由于主机与所有从机之间使用相同频率的信道，在同一时间只能有一个从机工作，因此主机在从机之间选择切换时，必须将前一个从机关闭，否则两个从机发生干扰而导致系统无法工作。

1．3 基于工作频率的点对多点系统

CCl020的工作频率是通过对配置寄存器的频率字编程来设置的。2个频率字寄存器FREQ_A和FREQ_B能被设置成不同的2个频率。为了在发射模式与接收模式之间快速切换，一个频率字寄存器用于接收(本振频率)，另一个用于发射(发射载波频率)。它们也可以用于发射(或接收)的两个不同信道。

利用CCl020工作频率可编程的特性，可以实现多信道的点对多点系统。主机的工作频率根据选择的从机的不同而进行改变，每个从机工作在各自的频率下。

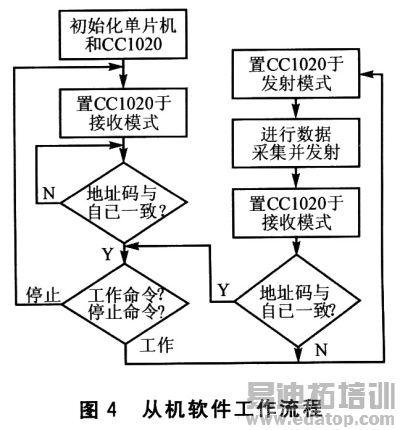

软件实现时，由于多信道是基于工作频率建立主机与从机互连的，所以在收发中不需要使用地址码。当主机在从机间进行切换时，只需要改变频率字寄存器FREQ_A和FREQ_B的内容就可以了。其他的工作流程与图3和图4中使用地址码的工作流程基本相同。

由工作频率实现的点对多点系统能够连接的从机数，取决于使用的工作频带与信道带宽。当工作在402～470MHz、信道带宽为25 kHz时，理论上可连接的从机数最多为2 720个。该方式下从机数的扩展有限，而且增加从机的个数将大大增加工作量，但是由于各个从机所占用的工作频率不同，即使有多个从机同时工作，彼此之间也不会相互干扰。

1．4 基于地址码与工作频率组合的点对多点系统

在分别使用地址码和工作频率实现点对多点系统的基础上，可以实现工作频率+地址码组合的点对多点系统。也就是说，连接的从机分成多组，各组从机分别使用不同的频率；组内从机使用相同的频率，通过地址码进行区别。

软件实现时，只需要在图3与图4所示的流程中，增加改变频率字寄存器FREQ_A和FREQ_B内容的步骤来实现信道切换就可以了。

这种方式下可连接的从机数为：频率信道数×地址码数。例如，工作在402～470 MHz、信道带宽为25 kHz、使用一字节地址码时，可连接的从机数为：2 720×256=696 320，大大地增加了可连接的从机个数。同样，随着频率信道数的增加，工作量显著增加。

2 总 结

本文论述了基于CCl020实现点对多点系统的3种方式。这3种方式属于固定预分配方式，但都足够满足简单无线通信的需求；从机扩展的实现难易各不相同，使用地址码最容易进行扩展，另外两种方式从机扩展难度依次有所增加，但却有各自的优点与应用领域。3种方式的区别主要在于主从机信道的建立上，信道建立后的控制流程则基本相同。

这3种点对多点系统的实现方式虽然是基于CCl020的，但却适合于所有采用无线收发芯片建立的系统。其中，使用地址码的方式对于所有数字通信系统普遍适用，另外两种方式则取决于收发芯片的频率可编程特性。具体采用何种方式应根据系统的实际需求而定。
