基于MapXtreme的直放站集中监控管理系统开发与实现

3.2 GIS数据库结构的设计

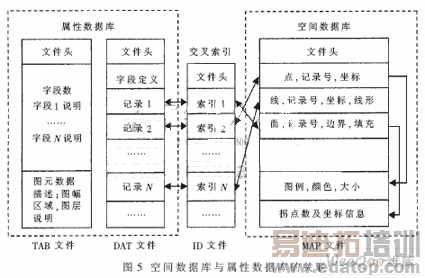

数据库的合理构建是进行监控管理的前提。系统采用SQL Server作为GIS数据库，其中包括空间数据库和属性数据库2部分。空间数据库采用非关系数据结构，将地图信息和直放站的地理信息以MapInfo的自定义格式保存于若干文件中；属性数据库采用关系数据结构，将与地理信息无关的直放站参数信息和操作信息存储在若干属性表中。空间数据库与属性数据库采用间接关联的方式，二者通过一定的索引机制联系起来，如图5所示。

GIS数据表示地理实体的空间位置或直放站所处的地理位置，表达了物体地理实体的几何定位特征，以坐标数据表示。为了提高查询和处理效率，系统采用层次结构对GIS数据进行组织，即根据不同的专题将地图分层，通过"图层"对地理信息和直放站信息进行管理和存储，图层以透明的方式重叠在一起，形成了地图。图层由图元和属性数据组成，图元和地理数据相关联。这样，由图层组成的地图就可以实现信息查询、数据分析和数据可视化显示。每个图层的数据分别存储于4个文件名相同、扩展名不同的文件中，即TAB文件、DAT文件、ID文件和MAP文件。这4个文件各自的作用如下：

(1)TAB代表属性数据表结构文件，其中定义了地图属性数据的表结构，包括字段数、字段名称、字段类型、字段宽度、索引字段及相应图层的一些关键空间信息描述。

(2)DAT代表属性数据文件，用于存放完整的地图属性数据。在文件头之后，为表结构描述，其后首尾相接地紧跟着各条具体的属性数据记录。

(3)ID代表交叉索引文件，记录了地图中每一个空间对象在空间数据文件(MAP)中的位置指针。每4个字节构成一个指针。指针排列的顺序与属性数据文件(DAT)中属性数据记录存放的顺序一致。交叉索引文件实际上是一个空间对象的定位表。

(4)MAP代表空间数据文件，具体包含了各地图对象的空间数据，如空间对象的几何类型、坐标信息和颜色信息等。

3.3 GIS数据的双向查询

基于WebGIS的数据查询功能是系统的重要管理功能之一，包括从图到表和从表到图两种查询方式。也就是说，用户可以从地图上直放站的空间信息得到直放站的所有属性信息；同时，也可以通过直放站的参数和信息得到其地理位置和其他地理信息。

从图到表的查询是通过直放站图元的位置，得到该直放站的相关参数和报警信息等。地图中对图元的选择、定位以及控制功能只针对直放站图层，该图层数据来源于空间数据库。对于选择直放站图元的方式，系统提供了点选和矩形区域选择功能，以适应不同情况下对直放站的操作和筛选。经过区域选择，可以得到一组符合条件的直放站图元列表。系统提供定位功能，通过定位选中图元中的某一个，从而得到此图元的详细地理信息和属性信息。

从表到图的查询是根据一定条件来查询满足条件的直放站图元。利用直放站属性和直放站地理信息对应的关系，通过属性信息得到直放站的地理信息，将符合要求的直放站图元在地图上高亮显示。

本文提出针对移动通信直放站集中监控管理系统的解决方案，实现了在B/S模式下对直放站的日常监控管理，具备了比较完备的功能。监控人员可以通过Web页面实时查看网内直放站的参数，对报警进行处理，发送轮巡等命令。图6为客户端对电子地图进行操作的显示界面，可完成放大、缩小、移动、测量距离、查看站点基本信息和查找站点等功能。系统的实现大大提高了运营商的工作效率和资产利用率，降低了运行维护成本。
