Zigbee技术在电力无线抄表系统中的应用
录入:edatop.com 点击:
对于每个抄表终端而言。往往要求超低功耗和低成本(包括设备成本、运行成本),而且数据的传输速率不高,对于居民小区的抄表,抄表终端通常分布较密集、距离较近,此时ZigBee技术可以很好地满足这些要求;终端采集的数据需要送到电力公司的集中抄表管理中心,这可以通过GPRS/CDMA网络来实现,而且无距离限制,又无需网络规划、几乎不需要维护。另外,其所构建的ZigBee网络既可以是星形拓扑,也可以是网状网络拓扑,但是,不论是哪种拓扑结构的Zig-Bee网络,均可根据实际的组网需要设计合理的网络结构。
4系统设计

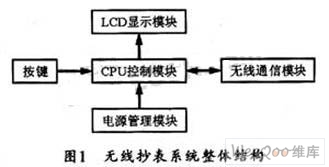

无线抄表终端通常由无线部分、显示部分、CPU部分、按键部分等组成。无线部分主要基于CC2420芯片组成的Zigbee无线通信模块,这一部分是无线抄表系统的核心。在无线模块内部,CPU可通过SPI口与CC2420通信并控制其状态。显示部分是基于LCD的全数字显示系统,能够在现场显示抄表系统检测到的流量值。按键部分则可通过对系统的控制来切换不同时间的流量值。本系统的整体结构如图1所示。
本ZigBee技术在IEEE802.15.4协议基础上,还增加了逻辑网络、安全性和应用程序接口(API)标准,同时提供有静态和动态星形、集群树和网状网络结构,可以实现大区域网络覆盖和扩展,并可避免单点故障。此外,通过选用合适的网络拓扑结构,也可以减少网络的冗余度,降低系统的复杂度,提高系统的经济性。
