CC1100的无线数据通信与时分多址通信协议
录入:edatop.com 点击:
(2)状态及寄存器设置
CC1100有一个内置的状态机,用来在不同的操作状态(模式)之间切换。状态的变化要么通过命令滤波,要么通过内部事件(如TX FIFO下溢)改变。当前状态可从状态寄存器MARCSTATE获得。CC1100的寄存器比较多,可根据需要配置,有一部分需由软件SmartRF Studio给出。
CC1100的3个数字输出引脚SO(GDO1)、GDO0、GDO2也可以通过IOCFGX寄存器配置成所需的功能接口。设计中,GDO0 IOCFGO=Ox06,引脚会在收发到同步词汇的时候置成高电平,当数据包传输结束时变成低电平。此外,当收发FIFO溢出时也将变成低电平。 GDO2IOCFG2=Ox0B,引脚输出一连续时钟,可以用来检测CC1100是否工作。
(3)收发数据

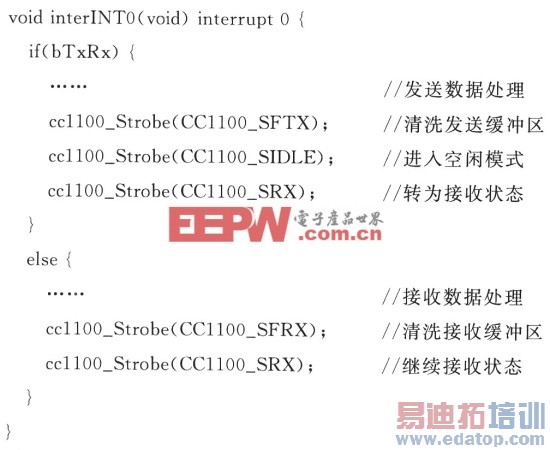

CC1100上电后,需要依次对芯片进行复位、寄存器设置、功率设置等。收发数据可以通过GPO0引脚产生中断,然后依据不同的情况处理。程序如下:
来源:电子产品世界
