基于GR47和MCU的无线嵌入式Web Server

录入：edatop.com 点击：

2 HTTP协议解析和软件设计

2.1 HTTP协议

HTTP(超文本传输协议)是WWW上的协议。HTTP协议使Web服务器和浏览器可以通过Web交换数据。它是一种请求、响应协议，即服务器等待并响应客户方请求。当用户通过其浏览器访问一个页面时，浏览器发送一个HTTP请求给HTTP服务器，服务器会响应这个请求，将指定的网页传送回去，用户就可以浏览网页。

HTTP协议不维护与客户方的连接，它使用可靠的TCP连接，通常采用TCP80端口。HTTP非常简单，请求和应答是1行或多行文本，它的结束标志是一个换行符。如果请求成功，信息就沿该连接发送，直至传送完成断开连接。

客户／服务器传输过程可分为4个基本步骤：浏览器与服务器建立连接；浏览器向服务器请求文档；服务器响应浏览器请求；断开连接。

2.1.1 HTTP报文结构

HTTP报文包括请求报文和响应报文两种报文类型，其中，请求报文由客户端如浏览器向Web服务器发送，用于请求服务器提供某个类型的服务；而响应报文则是在服务器接到请求报文之后，返回给客户端的消息，表明服务器所作出的响应。

1)请求报文格式

请求报文一般包括请求行、首部和实体(有时包含)3部分。其中，请求行包括请求方法、URL(统一资源定位地址)和HTTP协议版本号3部分，其报文格式如图3所示。在请求行中，请求方法是客户端向服务器端发出的命令，URL是所请求网页资源的地址，HTTP版本是指报文所使用的HTTP协议版本号。常用的请求方法有Get和Post两种：Get方法通常只是用于请求服务器上的URL所指定的资源；Post方法用于客户端向服务器端提供信息，所提供的信息位于请求报文的实体部分。

2)响应报文的格式

响应报文一般包括状态行、首部和实体(有时包含)3部分，其报文格式如图4所示。在响应报文中，状态行定义了响应报文的状态，并由响应状态码和响应状态码说明字段反应。其中，200系列的代码用于指示成功的请求。

HTTP报文中的首部由多个首部行组成，用以在客户端与服务器之间交换一些附加的信息。每个首部行由首部名、冒号、空格和首部值组成，并以回车换行符(＼r＼n)结尾。首部与实体之间有一空行进行间隔。

2.1.2 HTTP协议解析

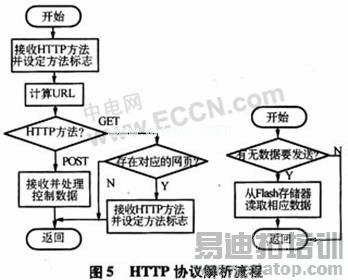

HTTP协议解析过程分为接收和发送两部分。HTTP协议解析流程图如图5所示。

MCU接收HTTP方法并设定方法标志位，计算URL，然后判断HTTP方法。若HTTP方法为Get，则判断是否存在对应的网页，如果存在，则确定接收HTTP方法并设定方法标志，然后返回；如果不存在对应的网页，直接返回。若HTTP方法为Post，则接收并处理控制数据，然后返回。

2.2总体软件

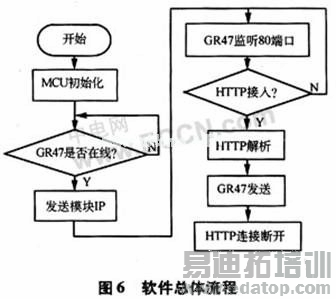

软件采用C430编写，其工作过程为：上电开始；MCU初始化；判断GR47是否在线，若不在线继续等待，若在线就发送模块IP，GR47处于监听80端口状态；判断HTTP是否接入，若未接人GR47，继续处于监听80端口状态，若接入，MCU对HTTP协议解析；GR47发送数据，数据发送完毕，HTTP连接断开。软件总体流程图如图6所示。
