广东高新兴基站综合防盗创新解决方案

2.3红外微波传感器，移位传感器进行空调室外机联合防盗

室内防盗相对于室外防盗要容易一些，室外防盗难防，尤其是空调室外机，现在移动基站都是用3匹左右的空调，窃贼往往是直接撬开室外机机壳实施空调压缩机盗窃，传统的防盗方法不仅容易产生误告，而且不能很好的实施阻盗和盗情发生后及时告警进行派工维修。

这里提出的方法是利用红外微波，移位两种传感器采集信息连接到防盗采集主机进行分析判断防盗。

实现原理

移位传感器安装在空调室外机机壳内，红外微波传感器安装在室外机外部进行探测。首先是红外检测到室外机有人接近时会启动微波进一步确认，当两者都确认盗情存在时就会产生告警，系统同时启动警笛和大喇叭鸣叫，进行阻盗。

如果盗贼不顾喇叭的警告和警笛轰鸣继续施盗，当空调室外机被打开时，因为移位传感器是安装在机壳内，机壳被破坏形成一定的倾斜角度时就会产生告警。告警形成后会上报到中心管理软件，中心管理软件告警的持续时间判断破坏程度及时进行派修维护。

注意，红外微波传感器需要供电，电线可以与空调室外白色管线缠绕在一起布防，移位传感器安装在机壳内，盗窃分子很难发现，可以比较好的进行阻盗。

2.4零线直通法进行地线防盗

为了防止雷击和一些干扰，基站通信主设备和开关电源等设备都需要进行可靠接地。而且接地线都是比较粗的铜线，外加上地线线内没有电流和电压的，所以偷盗起来很容易，而且收入可观。正因为如此，所以零线防盗也一直是个难题。

这里提出用一种零线直通法进行地线防盗。解决了地线经常被偷而且还不能及时告警，必须等代维人员视察基站的时候才能发现地线被盗，给主设备的防雷损坏，基站的稳定运行带来了一定的隐患。

实现原理

因为基站所有的地线都需要接到接地排。用一个零线直通传感器一端连接到地线一端，零线直通传感器的另一端接到接地牌位置。多根地线可以按照这种接法同时接到一个零线直通传感器。(如下图所示)这样，接入传感器中的地线就形成一个个零线直通的回路，一旦有一条地线被盗，就有一条回路被破坏。传感器连接到防盗主机。这样就能监测到盗情存在。产生盗情告警，启动警笛和喇叭鸣叫，进行阻盗，即便阻盗不成，会形成告警上报到中心管理软件，及时进行派修维护。

如下图所示：

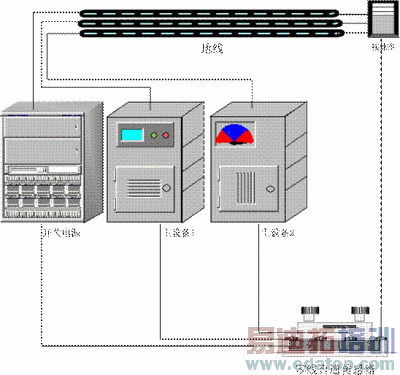

零线直通法进行防盗原理图

2.5感应传感器进行馈线防盗

由于天线也是纯铜馈线制作，所以天线也是盗窃分子下手的地方，天线被盗对基站的通信影响和危害极大，需要及时的对盗窃分子进行警笛了喇叭进行阻盗，阻盗不成，偷盗后也要及时产生告警，派工抢修，保障正常通信。

实现原理

在天线上连接一个感应传感器，利用天线本身产生的发射电磁波获取感应效果。由于基站的正常工作时天线总是有收发数据，绑在天线上的感应传感器总是能有电磁感应。这一点就像我们平常使用的手机感应灯一样，当有来电时，感应灯会自动闪烁出不同颜色的灯光，提醒我们进行来电接听。

把获取电磁感应的感应传感器连接到防盗主机上，当盗贼偷取天线时，势必会破坏感应传感器与天线的连接或者把感应传感器也剪断，所有这些情况防盗主机都会立刻检测到感应消失，产生盗情告警，启动警笛长鸣和喇叭阻盗。如果阻盗不成，会立刻形成天线破坏告警并实时上传盗情告警到中心处理软件，及时派人进行维修，在最短时间内解决天线被盗造成的基站的通信问题。

三、防盗效果加强(联动闪光灯)

由于基站属于室内，一般情况下光线会比较弱。盗情产生时，有时候为了抓盗，需要启动图像抓拍和视频监控，这时候可以辅助联动闪光灯进行图像抓拍，视频监控。图像和视频实时上传到监控中心，给盗情的侦破提供必要的证据。

四、中心软件辅助分析

建立一套完善的代维钥匙管理制度，代维人员领取基站钥匙前需要发送短信到中心管理软件，中心管理软件登记完毕，发回短信确认码代维人员方可领取钥匙。代维人员维护完毕需要还取钥匙时也需要进行短信登记，系统也会根据短信收到情况自动进行钥匙申领解除。

当基站产生盗情告警时，中心管理软件会根据代维人员领取钥匙登记表自动发送语音通知给登记领取了钥匙的代维人员。代维人员收到电话自动语音后选择按键比如：0表示在基站，1表示不在基站。系统收到确认按键信息后对代维人员不在基站内维护出现盗情的基站会给出盗情告警。反之，屏蔽掉盗情告警。这样会及时有效的防止因为基站维护而导致的盗情误告警产生。

五、前景分析

把上面描述的几种防盗方案做成独立的硬件采集和软件分析的基站综合防盗系统。基站综合防盗系统独立工作，不影响现在的动环监控系统。基站综合防盗系统有部分分析数据来源于动环集中监控系统。这样，防盗管理软件系统既可以通过标准接口做成独立的软硬件集成系统。也可以做成防盗子系统集成到现有的动环集中监控系统中。

基站综合防盗系统采用创新技术进行智能决策，解决了一直存在的室外防盗难的问题。把室外防盗通过有效的技术手段变成了室内防盗。并充分有效的利用和共享动环监控信息进行逻辑分析、智能判断，不仅极大的降低了防盗系统的建设成本而且大大提高了防盗系统告警的实时性和准确性。

基站综合防盗系统提供了一系列行之有效的综合防盗方案。系统可支持从基站变压器-开关电源-蓄电池组等全部基站动力设备和电力电缆及接地排的监控，同时还可以扩展空调室外机防盗、天馈线防盗、图像监控和基站智能门禁等功能;因此特别适合用于偏远基站及高危基站的防盗监控使用，更适合在所有已经建设有模拟量监控的基站的地区进行推广。具有很好的市场前景。
