一种简易单工无线传呼系统
录入：edatop.com 点击：
3.2 锁相环电路

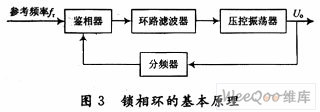

MC145152是大规模集成锁相环芯片，集鉴相器、可编程分频器、参考分频器于一体，为使分频系数连续可调，由高速分频器MC12022及MC145152内部的计数器完成吞咽脉冲计数法。锁相环主要由相位比较器(PC)、压控振荡器(VCO)、低通滤波器三部分组成，如图3所示。
阻抗变换电路
4 系统软件的设计
4.1 发射部分程序设计

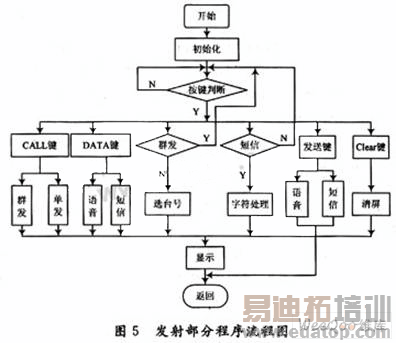

发射部分的程序主要分为按键处理模块、液晶显示模块、数据处理模块和字符转换模块四大部分，主要程序流程图如图5所示。
4．2 接收部分程序设计
接收部分的程序主要完成液晶显示、按键处理和台号转换等功能。主要程序流程如图6所示。
5 结语
本实验中，在抗干扰方面采取了大量措施，如采用磁珠、电感、电容等去除电源纹波噪声，数地和模地通过磁珠或电感隔离后再单点共地，重要模块制成PCB板提高电源稳定性，模块与模块之间的信号互联采用屏蔽线防辐射与干扰。本设计集模拟与数字通信于一体，能广泛地应用于日常生活中。
