三线制同步串行通信控制器接口设计
录入：edatop.com 点击：

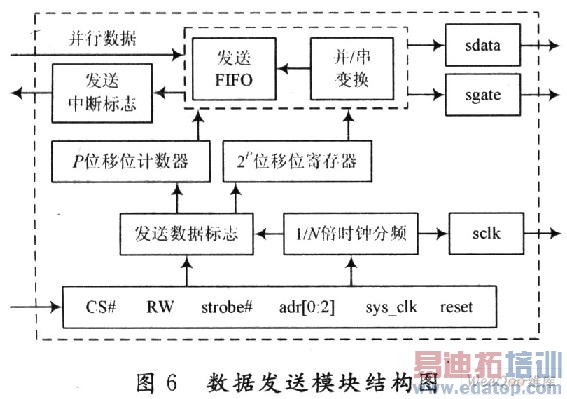

数据发送模块也是三线制同步串行通信接口进行数据发送的核心部分，其模块结构如图6所示。
数据发送流程：在sgate帧同步脉冲信号触发下，系统数据总线上的并行数据在时钟信号sclk上升沿到来时保持稳定，并通过数据发送模块开始数据发送。在模块内部，首先发送FIFO数据缓冲器，当并行数据存满该缓存单元后，数据发送模块向系统发出一个"发送缓存满"的发送中断标志int，系统微处理器响应后，并行数据从发送FIFO内读出，经过并／串变换成串行数据，最高位MSB最前，最低位LSB最后，并被送往发送数据信号线Sdata上，发送至外围设备接口，重复进行相同操作，直至发送完毕所有数据，数据发送过程结束。
