三线制同步串行通信控制器接口设计
录入：edatop.com 点击：
2．2 基于CPLD/FPGA的接口结构设计

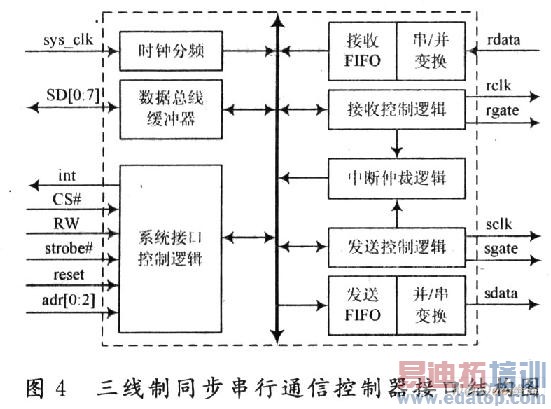

为解决传统硬件电路元器件多，功耗大，体积大等缺点，利用CPLD/FPGA技术，同时结合VHDL硬件描述语言设计三线制同步串行通信控制器接口已成为一种必然，结合三线制同步串行通信机理，设计出了基于CPLD／FPGA的三线制同步串行通信控制器接口内部结构，其功能结构如图4所示。
整个三线制同步串行通信控制器接口的内部结构主要由时钟分频模块、系统接口控制逻辑、数据接收模块、数据发送模块等四大模块构成。
