三线制同步串行通信控制器接口设计
录入：edatop.com 点击：
从图1可看出，数据接收或发送时，首先帧同步信号先触发一个瞬时启动脉冲，之后保持低电平有效，时钟信号紧随其后，数据在时钟信号的上升沿保持稳定，并开始采样和传输，每个时钟周期收发一位字符数据，串行数据成批连续发送和接收。
2 三线制同步串行通信控制器接口结构设计
2．1 基于传统设计的硬件电路接口实现
在三线制同步串行通信控制器接口的传统硬件电路设计中，需使用多片元器件来实现其功能，包括：异步四位计数器、移位寄存器、8位D触发器、与门、与非门和反相器等主要功能器件，接口电路原理图在ProteI 99 SE中实现。

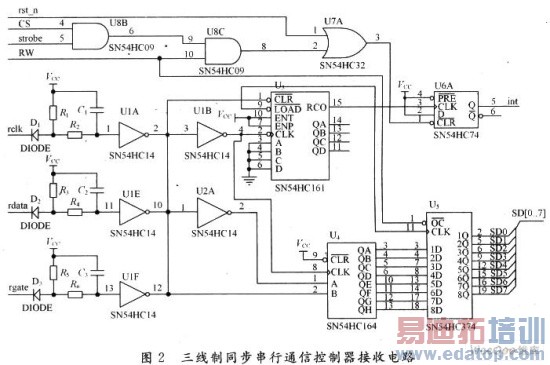

三线制同步串行通信控制器接收接口硬件电路如图2所示。
