基于AT89C52单片机实现短距离无线通信

1 引言

短距离无线传输具有抗干扰性能强、可靠性高、安全性好、受地理条件限制少、安装灵活等优点，在许多领域有着广泛的应用前景。低功耗、微型化是用户对当前无线通信产品尤其是便携产品的实际需求，短距离无线通信逐渐引起广泛关注。常见的短距离无线通信有基于802．11的无线局域网WLAN、蓝牙(blueTooth)、HomeRF及欧洲的HiperLAN(高性能无线局域网)，但其硬件设计、接口方式、通信协议及软件堆栈复杂，需专门的开发系统，开发成本高、周期长，最终产品成本也高。因此这些技术在嵌入式系统中并未得到广泛应用。普通RF产品不存在这些问题，且短距离无线数据传输技术成熟，功能简单、携带方便，使其在嵌入式短程无线产品中得到了广泛应用。

2 PTR2000引脚简介及设计

2．1 PTR2000器件引脚功能

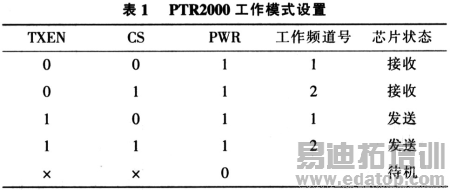

PTR2000是基于nRF401器件的无线数据传输模块，采用低发射频率、高灵敏度设计。该器件使用433 MHz频段，是真正的单片UHF无线收发一体器件，其工作模式包括工作频道的设置和发送、接收、待机状态，由TXEN、CS、PWM 3个引脚共同决定，其工作模式设置如表1所示。

2．2 PrR2000模块设计

该器件外围的主要电路有以下两个：

(1)与单片机的连接电路单片机AT89C52的RXD和TXD引脚与PTR2000模块的DO和DI引脚直接相连。PTR2000的模式控制引脚与单片机的控制引脚相连。

(2)与PC机的连接电路采用MAX202器件对PTR2000模块和计算机串口进行RS-232和TTL电平转换，将PTR2000与MAX202的输入和输出信号连接，转换后的信号与计算机的串口连接。

3 硬件设计

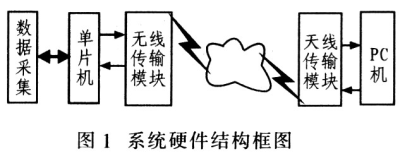

在无法使用有线传输的场合，采用无线数据传输模块和单片机相结合进行数据传输是较合理的方案。PTR2000利用串口进行数据传输，而单片机和PC机均带有串口，因此，可利用PTR2000作为单片机和PC机之间数据传输的无线接口，其硬件结构框图如图1所示。

该采集系统主要以AT89C52单片机为控制处理核心。由它完成对数据的采集处理以及控制数据的无线传输。AT89C52单片机具有快速8051内核、8 KB Flash E2PROM、256字节RAM。为实现无线数据传输，采用无限收发一体数据传送MODEM模块PTR2000器件，该器件内部集成高频接收、PLL合成、PSK调制／解调、参量放大、功率放大、频道切换等功能，完全符合无线数据通信的硬件要求。为降低成本，在最小硬件设计的基础上，利用C51高级C语言编程，系统的功能尽可能用软件程序实现。

3．1 单片机的时钟电路和复位电路设计

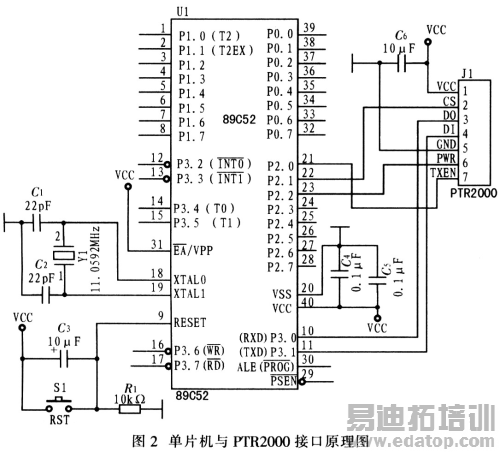

单片机时钟电路设计中，选择晶振频率11．059 2 MHz，约定PC机和单片机的通信速率为9 600 b／s，并选择相应电容与单片机的时钟引脚相连构成时钟回路。在复位电路设计中，采用复位引脚和相应的电容、电阻构成复位电路。单片机与PTR2000接口原理电路如图2所示。

3．2 单片机与PTR2000接口电路的设计

在图2中，AT89C52单片机主要完成数据的采集和处理，向PTR2000模块发送数据，并接收由PC机通过PTR2000传送的数据。和单片机相连的PTR2000模块主要将单片机的待传数据调制成射频信号，再发送到PC机端的PTR2000模块，同时接收PC机端的PTR2000模块传送的射频信号，并调制成单片机可识别的TTL信号送至单片机。单片机的RXD和TXD引脚分别和PTR2000的DO和DI引脚连接，实现串行数据传输；决定PTR2000模块工作模式的TXEN、CS、PWR 3个引脚分别和单片机I／O控制口的P2．0～P2．2相连，PTR2000工作时，由单片机中的运行控制程序实时控制其工作模式。

作者：韩改宁 赵娟 段群   来源：电子设计工程
