浅谈集群融合通信系统在行业中的应用

录入:edatop.com     点击:

集群通信系统,目前已成为除了公众移动通信系统之外的一个至关重要的专用通信系统。由于它所具有的指挥调度和应急的特点(如一键式对讲、紧急呼叫以及多组调度等),因此已在包括军队、机场、公安、铁路以及电力等多个重要的行业得到了广泛的应用。其他如物流、制造、港口和水利等部门,只要涉及到相应的应用需求,基本也无法摆脱对集群通信系统的依赖。

虽然集群通信系统处于一个极为重要的地位,但与公众移动通信相比,集群通信系统无论是在规模、标准、开放性、兼容性等各方各面,都存在着诸多问题。

由于提供集群通信系统厂商各自拥有不同的标准且开放性不高,因此各个厂商之间的系统不能实现互联互通。这不仅极大制约了集群通信系统在行业中的普及和应用,也造成了系统维护、扩容的高成本,使集群通信技术在我国的发展造成了极大的制约。

具体而言,目前集群对讲系统包括模拟集群、TETRA数字集群、GOTA数字集群等多种制式,不同制式集群之间形成信息孤岛,无法实现互联互通,各种集群与PSTN、IP电话、GSM/CDMA等常用通信网络也无法实现互联互通。

在应急调度等应用领域,信息孤岛已成为工作中的最大障碍,集群对讲网络与传统电话通信网络、NGN网络的融合势在必行。

为了解决以上的技术问题,一些厂家推出了相应的产品,其中以目前捷思锐所推的集群对接网关GTS最为典型和适于行业使用。这款网关可以实现不同频段的集群系统之间、不同制式集群系统之间的互通互联,也可以实现异地之间的多集群系统互联。

通过集群对接网关GTS,还可以将MDS多媒体调度与无线集群进行集成互联,充分发挥两个系统的优势,形成一套有线无线结合、覆盖范围广、通信方式丰富、使用灵活方便、管理维护简单的指挥调度通信系统,满足用户从传统通信向智能通信升级的需求,并能够保护用户原有的投资。

本文将会结合机场和军队两个对集群系统应用较为依赖的行业,分别举出首都机场T3航站楼以及某部队采用捷思锐提供的无线集群融合调度通信解决方案的案例模式,并对集群对接网关GTS的功能和应用模式进行一一阐述。

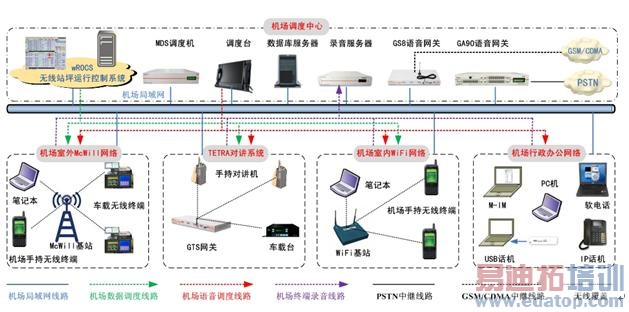

行业应用一:首都机场T3航站楼集群对接的案例应用

首都机场的案例是GTS集群对接网关应用中一个最典型的例子,该方案为T3航站楼实现如下功能:

第1种:不同制式集群对接

在首都机场,各个岗位布置了近万部TETRA对讲机和车载台。目前,首都机场T3航站楼又部署了由捷思锐提供的基于McWiLL的集群对讲系统方案。但这些使用新的McWiLL的集群对讲终端又如何能够实现与TETRA终端互通呢?这些繁忙的外场作业人员是不可能同时携带TETRA和McWiLL两种终端进行工作的,否则不仅不能提高工作效率,还会给作业带来很多障碍。

因此,捷思锐的GTS集群对接网关在此就起到了至关重要的作用,系统通过GTS对讲网关在TETRA集群与McWiLL集群之间建立起互相通信的通道,这样配备新终端的工作人员,仍然可以象往常使用TETRA终端一样作业。

\


说明:

不同集群接口的提供:GTS可以提供350M集群接口、800M集群接口、VHF常规通信接口、UHF常规通信接口、TETRA接口等等多种不同接口

根据接入集群的性质,我们可以对GTS进行接入定制处理;

调度系统可以对不同制式的集群系统进行调度;

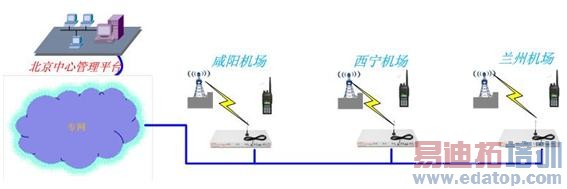

第2种:异地集群调度

捷思锐的MDS多媒体调度系统是基于IP架构的,GTS网关也是基于IP架构的,这一技术架构赋予了MDS多媒体调度系统对异地无线集群进行调度的能力。

举一个简单的例子。比如一架飞机运载了100件货物从首都机场起飞,目的地是咸阳机场。在飞机起飞前,北京需要通知咸阳机场这边的货运状况、起飞时间等信息,在飞机到达目的地之后,咸阳方需要与北京通话,沟通到达时间以及货物损耗等状况。

沟通这些情况,在过去需要北京作业人员通过手机或是固定电话通知咸阳机场方的作业人员。但一旦是对方更换作业负责人员,手机号或座机号变更,则北京方还需要进行人员核对以及寻人等沟通。

现在首都机场安装了由捷思锐提供的集群对讲系统方案,北京的作业人员只要按下对讲机上的PTT按键(Push to Talk,一按即讲),即可直接呼叫咸阳机场的作业人员。由于对讲机具备移动性和方便性,所以北京作业人员也无需记住咸阳作业人员的姓名或手机号电话等,即可完成作业流程。

机场会有无线电的死角,或是不方便使用无线电技术,则可以通过有线对讲终端来进行通话,对讲机可与IP phone互联。

\


说明:

突破集群地域的限制,调度中心可实现对异地集群系统的调度

调度中心呼叫异地集群网关号码,可以和异地集群用户建立对讲

第3种:集群和公共电话系统(PSTN电话,GSM/CDMA等移动电话)对接

如果机场发生紧急事件,则捷思锐提供的这套解决方案,可以实现移动电话(GSM/CDMA)、固定电话(PSTN)直接呼叫集群系统,与集群用户建立对讲,机场工作人员或领导虽然不在机场,一样可以在远程对机场发生的事件进行指挥和处理。

说明:

公共电话系统用户(PSTN电话,GSM/CDMA等移动电话)可以拨叫GTS网关号码加入集群对讲;

公共电话系统用户和TETRA融合在一个网络中,彼此可以听到讲话内容;

这种应用场景下,用户即使不在调度现场,也可以用公共电话终端(例如手机)发起对讲,对现场人员进行指挥调度。

注:可结合图片1进行理解

还有第四种是与IP电话对接。用户通过IP电话拨打GTS网关号码加入集群对讲中,该应用模式可实现有线调度和集群调度的融合。在无集群信号的办公场所,可以用IP电话对集群系统发起对讲,很大程度的扩大调度范围,实现有线系统和集群系统的无缝融合,也在很大程度上解决了无线信号覆盖不足的缺陷。

行业应用二:部队异地异频互联的典型应用

在军队系统中,常会出现同一地点具有多个集群、电台的情况,或是异地之间的多个集群需要互通。但以前由于各个集群之间彼此独立,不能实现互联互动,使军队的指挥系统无法最大限度的发挥作用。

捷思锐所提供的无线集群通信解决方案,由于采用纯IP技术,可以借助于部队的IP专网,通过集群对接网关GTS将这些集群和电台在逻辑上联系在一起,实现异频异种电台之间的互联互通,使不同制式的集群之间形成统一调度和统一对讲。

某部队在经过多方咨询以及产品和技术的对比之后,选择了目前市场上最为先进的捷思锐提供的无线集群通信解决方案。

由于此方案采用最先进的IP控制技术,无论是在在响应速度、PTT控制、多种制式的融合兼容性、拓展性,异地跨地域的互联互通性以及与移动网络手机互通方面,均表现出了较为优异的水准,并能够提供高清晰的语音。

在有关集群对接网关以及集群通信的连接和工作原理方面,由于与以上机场应用的模式具有相似性,在此不再进行绘图演示。

综上所述,通过无线集群通信系统以及先进的GTS集群对接网关,各个行业的用户可以实现如下应用。

无线集群网络扩展出分级调度、快速会议、通话录音、通话记录等MDS系统具有的丰富调度功能

无线集群网络还可以借助MDS的分布式组网特点,在更广范围内实现跨地域的联合组网,并且能够将多个无线集群网络互连到一起,将独立的单个网络组合成一个统一的通信网络

无线集群网络可以通过MDS系统实现与卫星、NGN、PSTN、GSM、CDMA、WIFI、城域网等其它网络的互联

通过MDS的开放式API接口,可以实现无线集群与各种智能的自动化指挥系统对接,满足现代指挥通信的智能化需要

MDS系统可以通过无线集群扩展用户接入范围,在无线集群网络的覆盖范围内进行接入区域的延伸

MDS系统与无线集群网络都可以互相使用对方的线路资源,两个网络外线互为备份,增加了整个系统的可靠性
