基于GPIB总线的无线电频谱监测系统的设计

录入:edatop.com     点击:

随着通信技术的发展,无线电资源作为公共资源的一种,需要国家有关部门对其进行有效的分配和监控。设计界面友好、运行稳定、实时反应迅速的监测软件是对无线电资源进行有效配置的重要环节,也是国家和公众信息安全保障的重要环节。本文以Rohde-Schwarz公司的ESVN40作为频谱监测接收机来进行无线电监测软件的设计。

1  系统的工作原理及组成

1.1 工作原理

系统以工控机、监测接收机及天线系统为主组建无线电监测软件系统。监测接收机通过其上的天线接口来采集无线电信号,然后通过监测机自带的通用接口总线(General-Purpose Interface Bus,GPIB),由安装在工控机上的PCI插槽中的PCI-GPIB卡传输到工控机,最后由工控机实现对采集到的信号样本的显示、分析和保存等操作功能。

1.2 系统的硬件组成

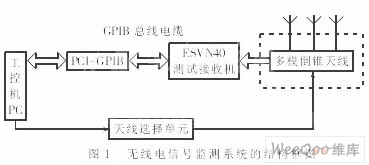

无线电信号监测系统的结构框图如图1所示。该系统由工控机、PCI-GPIB卡、GPIB接口电缆、ESVN40测试接收机和带有天线选择转换器的9k~3 000MHz的多模天线系统组成。

1.3 ESVN40测试接收机的特点

ESVN40作为功能较为强大的场强监测及扫描接收机,覆盖了9k~2.75GHz的频率范围,可以完成以下的无线电监测任务:(1)单频点的ITU(International Telecommunication Union)测量,包括电平、调制深度、频率偏移、相位偏移及频率补偿量的测量。(2)单频点的频谱分析。(3)频段的扫描。该方式支持多种扫描方式,以满足用户对扫描速度和返回数据的要求。在与主控机的通信方式上ESVN40采用GPIB总线方式与主控机进行控制信息和数据信息的交换,其控制较灵活。同时GPIB卡的接口方式使得主控机对远程设备的控制变得较为容易。

1.4 GPIB接口方式的优越性

GPIB工业总线是NI公司的产品。它在软件方面提供了完全的兼容性,为用户软件的升级节约了成本,提高了开发效率。GPIB系统的特点如下。

(1)GPIB板卡软件的成熟性。NI公司提供了具有良好兼容性能的API函数。NI提供的每一代驱动软件都保持与现有的NI-488应用底层的兼容性。无论开发者是使用NI-488.2的函数,还是使用LabVIEW或LabWindows/CVI(C for Virtual Instruments)等应用开发环境,NI-488.2软件结构都能提供一种稳定的GPIB控制。同时NI-488.2软件也在不断地更新,以取得最优的性能。

(2)系统的可扩充性。如果要在该软件的基础上增加测向的功能,利用GPIB作为一种标准总线形式,则只要加入带有GPIB接口的仪器,便可以将该系统扩展为一个功能较完备的监测系统。

1.5 软件系统的设计

本系统软件在结构上采用了模块化的设计思想。同时为了提高系统的实时速度,充分利用了Windows软件设计的多线程技术,采用Windows的消息环来完成多个线程之间的信息交流。系统应用了2个线程:(1)底层取数据线程,其流程如图2所示。它用于实时地通过GPIB卡与ESVN40进行控制与数据的采集。(2)上层用户界面线程,其流程如图3所示。它用于用户界面的显示,响应用户的测量任务,对实时数据进行显示、分析和保存等操作。这样,可以使2个线程并行,从而提高整个软件系统的实时响应速度。取数据线程,采用VC++开发,这主要是考虑到C++语言易于实现对硬件的控制;而用户界面处理的线程主要用Delphi来完成,主要是考虑到Delphi语言对界面的设计非常便利和灵活,可以大大提高开发效率。

二个线程的工作机理:在用户程序初始化的过程中,创建以上的2个线程,同时它们都处于等待的状态。当用户在程序界面开始各种测量任务时,由界面线程以消息的形式发给下层取数线程,各种任务号在消息参数中进行传递。下层取数线程在接到任务消息后,根据具体的任务,通过GPIB卡把任务翻译为ESVN40的命令字符串传送给接收机,同时对测量参数进行有针对性的设置,然后通过具体的命令启动仪器来完成测量任务。当监测到仪器把相应的数据准备好,且状态寄存器标识为有效后,通过GPIB卡读入测量数据。读数线程将读到的数据进行解析,然后放入某个内存区中并以消息的形式通知用户界面线程数据已经准备好,而数据块的地址包含在消息参数中。用这种方式发送仪器控制命令和读取仪器的测量结果,用户界面线程负责完成相应的测量结果的显示、分析及保存。2条线程的处理在时间上完全分开,从而仪器在实时信号分析的时候,几乎是在连续地进行采样,这样大大提高了整个系统的实时响应性能。

2 软件设计中扩展性问题的解决方案

在该系统中,为了加强系统的功能,就要对系统进行扩展,但是仪器与控制计算机不一定都采用GPIB接口。为了提高底层取数线程的可扩展性,底层充分利用C++中类的思想进行设计,为此可以创建一个通信接口类ICommDevice作为通信接口。接口方法如下:

(1)打开一个通信接口。

(2)向该通信接口写一个字符串。

(3)从该通信接口读一个字节。

(4)从该通信接口读一个字符串。

(5)关闭已打开的通信接口。

在系统中,GPIB卡作为该通信接口类的子类,其实现以上方法的关键代码和具体方法的功能如下:

①在打开GPIB卡的方法中,主要完成对GPIB卡的初始化,同时获得ESVN40和GPIB卡的控制句柄。

BOOL CGPIB∷Open(int BdIndx,int pad,int sad,int tmo,int eot,int eos)

{    if (m_bOpened==TRUE)

return TRUE;

m_ctrl=ibfind(″GPIB0″);//获得GPIB卡的控制句柄

if (m_ctrl<0)

return FALSE;

ibconfig(m_ctrl,IbcAUTOPOLL,0);//禁止AutoPoll

eot=1;

eos=0x0C0A;

m_dev=ibdev(BdIndx,pad,sad,tmo,1,eos);

//获得ESVN40的控制句柄

if (ibsta & ERR)

{ sprintf(ErrString,″打开GPIB卡出错!错误号:ibsta=

0x%x iberr=%dn″,ibsta,iberr);

this->SetError(ErrString);

return FALSE;

}

ibbna(m_dev,″GPIB0″);  //将ESVN40分配给GPIB卡

setGPIBEos(0x0C0A);

m_bOpened=TRUE;

return m_bOpened;

}
