八通线无线通信系统场强测试方法及结果分析

5.5测试结果输出

通过选择Motorola SCOUT 软件可将测试结果以多种格式进行输出。其中Text[*.txt] 文本格式和Google Earch[*.kmz] 地图格式是比较常用的格式。
   　 本次测试选择Google Earch[*.kmz]进行数据输出。利用手台的GPS功能，在输出的测试结果中，已经轻松并准确的表示出运营线路上各点场强的大小。
  　  输出的数据可以在Google Earch进行查看，Google Earch从网上轻松的下载到。下载Google Earch软件，运行后。在菜单栏，选择文件=>打开选中由Motorola SCOUT记录下来的数据文件（*.kmz格式）。

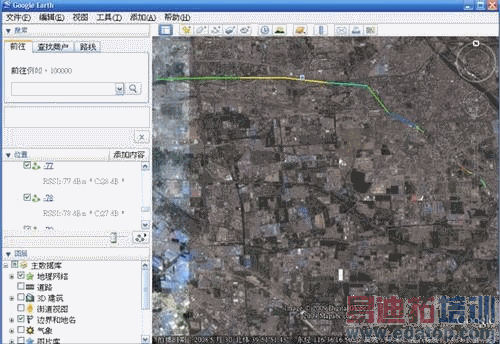

   　 测试结果如"图五"所示：图中地图中的彩色线段就是测试的结果（西侧起点为四惠站，东侧终点为土桥车辆段）。地图左侧显示了各个采样点具体的场强大小和坐标。

图五

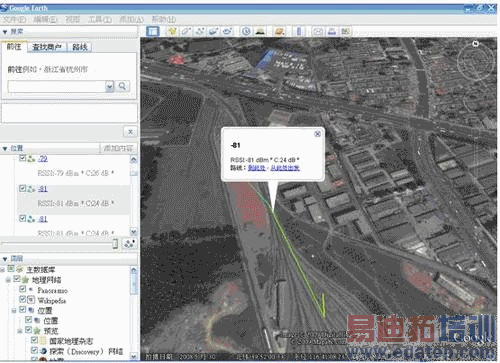

通过调节地图显示的比例，可以对重点部位进行清晰的观察。"图六"为土桥车辆段内一点的场强数值。显示了该点的经纬度（北纬39’ 52’ 00’ 33’ 东经116’41 ’ 08’ 23’ ）和场强大小（-81dBm）

图六

6.测试结果分析

参照《集群通信工程设计暂行规定》YD5034-97，结合北京地铁运营指挥对无线通信的需求，系统应该满足以下指标：
  　 （1）系统天线空间波覆盖区的地点概率: ≥90%。
 　  （2）漏泄同轴电缆辐射电磁波覆盖的地点概率: ≥95%。
 　  （3）通信质量指标优良

对于移动通信系统的话音质量评定，无论是模拟体制还是数字体制，均广泛采用ITU的话音质量五级主观评分标准。

因此要求场强数值应为-105dBm，工程上取10dBm余量时，能够满足基本要求。通过查看测试结果，发现高碑店站和九棵树站两站周围新建筑较多，场强信号衰减较大，造成话音质量较差。

由于使用直放站是一种在不增加基站数量的前提下保证网络覆盖，并且其造价远远低于有同样效果的全基站系统。

其基本原理是，通过光纤传输进行无线通信信号的中转， 整个系统包括近端部分和远端部分。近端部分靠近基站，从基站接收来的无线信号转变为光信号（近端机也可从基站直接耦合无线信号源转换为光信号），然后通过光纤送到远端部分。远端部分把来自近端部分的光信号转换无线信号，经过放大然后送到天线发射，完成对目标地区的信号覆盖。在反向链路，手台信号则会沿相反的路径被放大传送至基站。

因此，直放站是解决通信网络覆盖能力的一种优选方案。它与基站相比有结构简单、投资较少和安装方便等优点，已经广泛用于，难于覆盖的盲区和弱区，提高通信质量，解决掉话等问题。所以建议在梨园处增加直放站近端机，在高碑店站和九棵树站增加直放站远端机。增加这两段区间的场强值，消除弱场，使得通信质量指标达到优良水平，确保运营安全。
