基于ARM9的快速对星装置设计与实现

3．2 HMR3000程序设计

电子罗盘数据输出格式满足NMEA0183通信协议规范，根据需求选用$PTNTHPR语句，每秒更新30次，基本满足实时测量的要求。$PTNTHPR语句的数据格式为：

$PTNTHPR，<1>，<2>，<3>，<4>，<5>，<6>*hh

各字段含义为：<1>表示方位值，<2>表示方位状态，<3>表示俯仰值，<4>表示俯仰状态，<5>表示横滚值，<6>表示横滚状态，hh表示校验和。采集数据程序在判断各参数状态正常的基础上，从输出语句中提取对应参数值。其线程函数部分代码如下：

3．3 GPS模块程序设计

GPS模块数据输出格式也满足NMEA0183通信协议规范，根据需求选用$GPRMC语句，默认更新速率。$GPRMC语句的数据格式为：

$GPRMC，<1>，<2>，<3>，<4>，<5>，<6>，<7>，<8>，<9>，<10>，<11>，*hh。

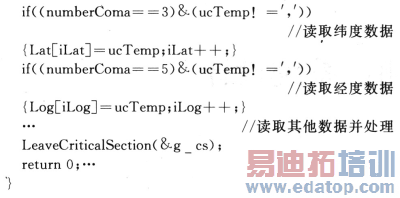

各字段含义为：<1>表示方位值，<2>表示方位状态，<3>表示俯仰值，<4>表示俯仰状态，<5>表示横滚值，<6>表示横滚状态。采集数据程序在判断各参数状态正常的基础上，从输出语句中提取对应参数值。其线程函数部分代码如下：

3．4 对星参数理论值计算

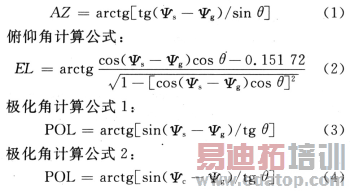

卫星通信中重要的一步就是卫星通信天线准确对准通信卫星。对星需要三个参数：方位、俯仰、极化。下面分别是三个参数的计算公式，其中ψc是卫星波束中心经度，ψs为卫星的经度，ψg是接收地经度，θ为接收地纬度。

卫星通信天线方位角计算公式：

极化角通常位于式(3)和式(4)的计算值之间，为简化计算常采用式(3)作为极化角计算公式使用。经过GPS采集得到接收地经度、纬度，结合卫星经度，采用C语言提供的数学函数可以很简便地计算出天线准确对星需要的三个参数：方位、俯仰、极化。为对星操作提供理论标准值，将对星操作简化为比对理论标准值，调整天线，使实际值与理论值完全一致，从而完成对星任务。

3．5 方位角修正程序设计

电子罗盘测量得到的是天线实际指向值，由于电子罗盘是根据地磁场测量出方位值，此方位值实际是以磁北为标准的方位值，而理论值是以真北为标准的方位值，这样在电子罗盘测量值和理论计算值之间存在一个差值，此差值即为磁偏角。要使电子罗盘测量的方位值代表以真北为标准的方位值，必须在电子罗盘测量的数据基础上进行磁偏角的修正。

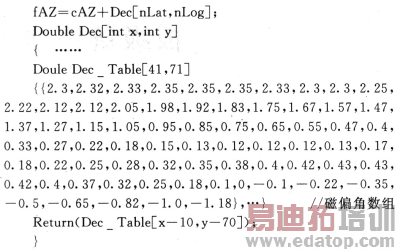

根据IGRF2005地磁场模型，利用NOAA的NG-DC提供的磁偏角计算程序，逐一计算覆盖我国领土及周边的磁偏角数据，其纬度为北纬10°～50°，经度为东经70°～140°，构成41×71的二维数组，根据经度、纬度数据提取磁偏角数据，与采集的罗盘数据进行运算，修正罗盘方位值，从而得到代表物体指向的比较准确的方位值。其部分代码如下所示：

从电子罗盘得到的方位数据，经过磁偏角修正，形成以真北为标准的真实方位数据，从而具有与理论对星参数比对的基础。

4 应用及结果

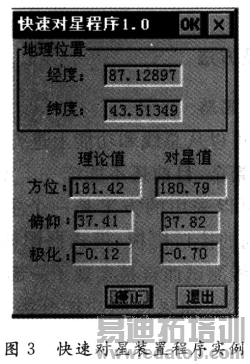

该装置巧妙利用GPS模块和电子罗盘模块，在分别采集模块数据的基础上，利用地理信息进行查表运算，得出当地磁偏角，利用磁偏角修正方位，得到较为准确的方位指向数据。此装置采用S3C2440ARM9芯片作为主CPU，Windows CE．Net为操作系统平台；电子罗盘选用Honeywell HMR3000，GPS选用GARMINGPS25LVS，蘑菇头天线，单一+5 V供电，输出接口均为RS 232。该系统精度高、实时性好、界面直观，具有广泛的应用前景。某型卫星通信装备，天线口径1 m，工作于Ku波段，其半功率波瓣宽度近似计算公式为：θ=70λ／D，得到半功率波瓣宽度θ=1．75°；通过磁偏角修正后的电子罗盘角度指示误差为ψ＝±0．5°，θ≥ψ，满足应用需求。2009年乌鲁木齐的磁偏角为－2．93°，如果不加磁偏角修正，其误差总和为2．93°+0．5°=3．43°，超过半功率波束宽度，无法完成对星任务。程序运行后界面如图3所示。

5 结 语

经过使甩证明：该装置经过磁偏角修正后，可以使用于方位精度要求±0．5°、倾角和横滚经度要求土0．1°的物体位置和姿态测量。经过在昆明、喀什、北京等地实际使用测量，效果良好，平均对星时间由原来不确定减少到2 min以内(实际测量平均时间为1．4 min)，改善效果明显。使用中注意事项：由于此装置采用的电子罗盘，利用地磁场根据磁阻传感信息计算方位的原理，因此，此装置在使用中要求尽量远离框架式建筑物、铁矿厂、铁栅栏、铁门铁窗等大型硬铁物质，避免因硬铁物质对磁力线的影响，导致测量误差大的情况出现。
