LTE基站性能测试解决方案(二)

录入：edatop.com 点击：

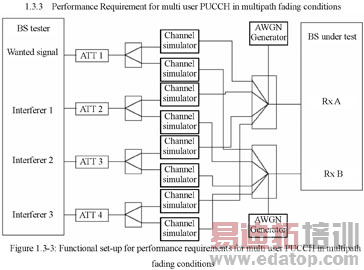

图17 基于3GPP TS 36.141 8.2.3测试例连接框图

从图17中可以看出，对于8.2.3的测试需要模拟4个UE个8个衰落模拟器，其相应的AWGN选件。常规测试设备需要4个LTE信号源及具有8个信道的衰落模拟器。基于双通道的SMU/AMU可以以最低配置完成相应的测试需求，具体参见图18。

图18 SMU实现的3GPP TS36.141 8.2.3 性能测试框图

从图18可知，其配置与4×2 MIMO设置基本相同，并且不需要设置衰落模拟器之间的相关性。这也是目前业界对于8.2.3测试所需的最小配置。

4 结束语

目前，R&S公司的测试解决方案可以同时满足ASTRI公司FDD LTE 和TD-LTE的测试平台。这也是业界首次基于真实TD-LTE基站平台在实时条件下完成HARQ和Timing功能测试。结合本文给出的实测结果，目前R&S公司的基站测试解决方案已经可以完全满足3GPP TS36.141的相应测试需求。图19为SMU/AMU配置清单。
