LTE基站性能测试解决方案(二)

图11  HARQ未激活时时8.2.1测试例对应的CRC误码测试结果

图12所示为3GPP TS 36.141 8.2.2测试例所需的测试框图。测试目的在于特定信噪比情况下，对于运动终端时基站的HARQ和时序调整功能，及对应的吞吐量变化。

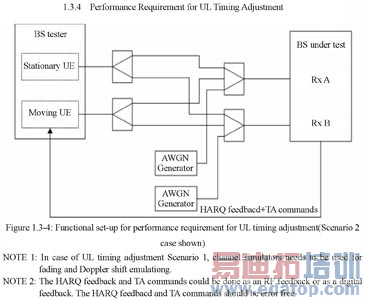

图12  基于3GPP TS 36.141 8.2.2测试例连接框图

测试中分别由测试设备模拟运动终端和固定终端。常规测试需要两个实时信号源及相应的衰落模拟器。同样设备间的损耗和时延需要进行相应的校准。而基于双通道SMU/AMU只用一台仪表就可以完成相应测试。其测试框图如图13所示。

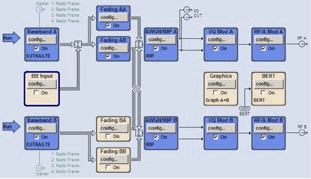

图13  SMU实现的3GPP TS36.141 8.2.2 性能测试框图

对于运动终端的模拟，在SMU/AMU可以通过Moving Propagation的多径模型来实现，同时可以设置相应的时延等所参数，具体参见图14。

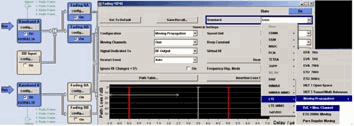

图14  SMU/AMU实现的衰落模拟

对于ASTRI的被测基站而言，当HARQ和Timing Adjustment激活以后，其对应的TA在16个Ts之内，对应CRC误码率结果为0，具体参见图15。

图15  HARQ激活时时8.2.2测试例对应的CRC误码及时序调整测试结果

当没有激活HARQ和Timing Adjustment功能时，其对应的TA在大于16个Ts，对应CRC误码率结果不为0，具体参见图16。

图16   HARQ未激活时时8.2.2测试例对应的CRC误码及时序调整测试结果

除上面提到的测试项目外，另外一个重要的基站性能测试项目是多径衰落条件下的ACK检测。此时需要基站的2个天线进行分集接收，有4个测试UE。其中一个是需要的UE，而其他三个都是干扰UE。测试框图如图17所示。

作者：马志刚   来源：电信网技术
