LTE基站性能测试解决方案(二)

录入:edatop.com     点击:

3  基站性能测试实例

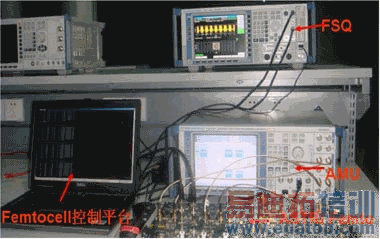

基于R&S公司的LTE测试解决方案,香港应用科技研究所(ASTRI)研发的FemtoCell平台已经可以成功完成相应基站测试项目。其测试标准完全符合最新的3GPP36.141测试规范,其中包括收发测试及在多径条件下的接收机性能测试。ASTRI公司的FemtoCell平台采用串行模式进行相应测试。其测试设备搭建如图6所示。

图6  基于AMU与Femtocell的测试平台

对应基站接收机性能测试连接示意如图7所示。

图7  基于AMU与Femtocell的上行接收机性能测试连接示意图

对于基站接收机的性能测试,需要由测试设备产生相应的TD-LTE上行信号。目前,R&S公司的AMU基带源和SMU矢量源可以支持性能测试所需的上行自动反馈选件。ASTRI公司的被测设备Femto,可以根据3GPP的要求设置相应的反馈命令。这样可以验证上行信号的HARQ和时序调整功能,以模拟真实UE和基站之间的反馈过程。此外,也可以在特定的多径条件下测试基站的吞吐量,进而验证被测基站的性能。

图8所示为3GPP TS 36.141 8.2.1所需的测试框图,其目的在于在特定多径模式下,基于HARQ测试系统的吞吐量,以验证基站接收机的性能。

图8  基于GPP TS36.141 8.2.1 测试例连接框图

在常规测试中,除了需要产生支持实时反馈模式的上行TD-LTE信号源外,还需要模拟多径的衰落模拟器。因此,在测试过程中需要对所有外接线缆引起的时延和损耗都进行相应的校准。而基于双通道SMU/AMU的LTE选件中自动反馈模式,能够以最简单的配置完成相应的测试需求,具体参见图9。

图9  SMU实现的3GPP 36.141 8.2.1 性能测试框图

最终测试结果可以通过控制软件统计的CRC误码率得到。如图10所示为激活HARQ功能时对应的CRC误码率和没有激活HARQ功能时对应的CRC误码率。对于ASTRI的测试基站而言,当激活HARQ时,其对应CRC误码率小于15%,测试结果如图10所示。而没有激活HARQ时,其对应CRC误码约为20%,测试结果如图11所示。

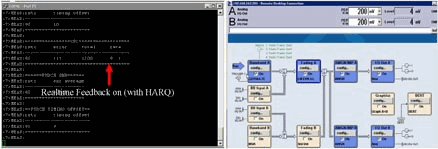

图10   HARQ激活时时8.2.1测试例对应的CRC误码测试结果
