无线Mesh技术在应急通信领域的应用

图3－1 平面型网络部署图

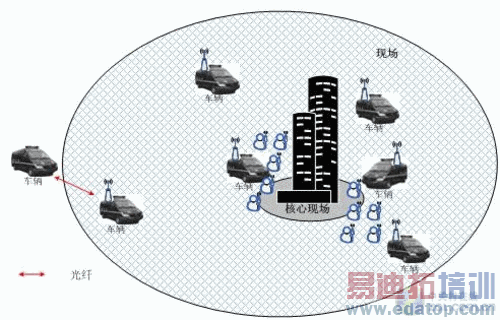

其中，现场的场地范围在半径500米的区域范围之内，各个车辆和人员之间的相对位置比较随机，可能出现任意情况。因此，要求无线网络系统布设灵活，没有边缘点。车辆和人员之间形成网状拓扑结构，无线通信不受相互位置变化的影响。

立体型网络

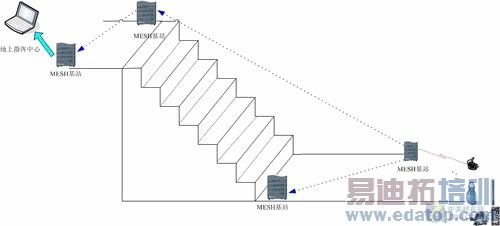

人员在现场监视和信号采集时，往往需要进行立体式的移动，例如：地铁或者高层楼宇的深入。如图所示，地铁里的人员将现场图像通过mesh网络多跳动方式无线传输到地面上的车辆。

图3－2 立体型网络部署图

移动型网络

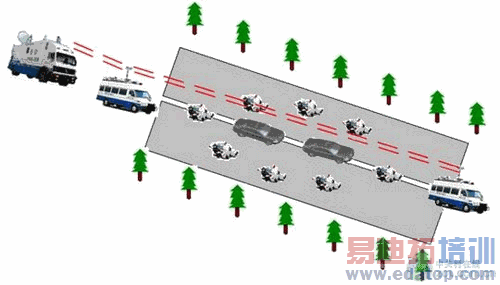

在现场环境下，为了能够进行有效的布防，车辆之间会相互移动。在这种情况下，车辆之间仍然需要保持必要通信。利用现场mesh网络的移动性解决此问题，在地形平坦的地区并采用全向天线的情况下，在有效通讯范围内，网络可在时速120公里/小时的高速移动状态下达到6Mbps的数据传输速率。如图所示，车辆在移动中将现场图像通过mesh网络传输到后方。网站www.strixsystems.com.cn

图3－3 移动型网络部署图
