城市移动通信网络覆盖方法的研究

摘要  针对城市网络建设的困境，对不同的应用场景，提出具体的解决方案并列举案例，重点阐述了城市弱覆盖和投诉热点地区网络工程建设情况。

关键词  网络建设  困境  多场景覆盖解决

1、引言

随着3G运营的全面启动和GSM运营的持续推进，运营商在网络工程建设中遭遇了大量新的困难和问题。

当前市区网络工程建设主要面临以下三方面的的困境：

一是城市快速建设：影响网络质量的复杂环境不断涌现。高层建筑越来越多，大型住宅小区楼群密集，弱覆盖和无覆盖不断出现。二是站点选址困难：TD-SCDMA网络建设的全面启动和GSM网络建设的持续推进，市区基站选址更加困难，城市发展速度的加快，增添了选址的不确定因素；另外网络布局对站址的唯一性要求也越来越高。三是社会舆论影响：人民群众对法律维权意识日趋增强，媒体对基站辐射的负面不实报导造成社会舆论对电磁辐射的误解，增加网络建设不利因素。

根据中国移动河南公司洛阳分公司的网络工程建设实际经验，以及具体场景的差异，本文提出了针对不同场景网络覆盖的可行性途径（思维方法）以及几种具有一定指导意义和实用价值的网络覆盖方法。

2、解决网络覆盖的思路

（一）转变网络建设传统思维

通过对当前网络工程建设中所面临的困境分析可以看出，对于一些难点、重点区域已不能采用传统意义上的建站方式加以解决。例如科研军工单位、学校、居民生活小区可采用美化天线、小区覆盖等多种手段加以解决。

（二）增强网络建设前瞻性意识

针对城市中长期规划制定建设方案，特别是在建项目，如高层住宅、高档写字楼、大型小区等，在客户未入住之前提早着手安排，避免客户入住后增加建站难度，影响用户感知。

（三）争取地方政府最大支持

借助TD-SCDMA网络作为国家支持的民族产业这一建设契机，充分强调发展TD-SCDMA是国家意志这一关键概念，争取政府最大支持，对政府机关办公楼顶、企事业单位、市政设施和城市绿化带等资源加以充分利用。

（四）采用基站小型化装备

尽量采用易安装、易搬运、易储存的小型化、轻便化、一体化的基站设备，如采用射频拉远技术及建设便携式移动通信基站等，以便节约建站空间、减轻对周边环境的影响、降低民众的关注度，实现顺利建成投产。

3、基于不同场景的网络覆盖方案

一．利用广告牌解决道路覆盖

针对区域：城市干道沿线、街心公园等。

解决方案：广告牌、美化天线、设备箱和射频拉远技术。

针对洛阳城市规划、建设管理严格，基站建设审批难度大，和广告公司、业主单位等合作，在城市弱覆盖区域，运用广告牌资源解决网络覆盖难题。

实施效果：洛浦公园沿途道路及周边高层楼宇覆盖、望春门街道路覆盖。

1、洛浦公园沿途道路及周边高层楼宇覆盖

洛浦公园是依洛河而建的洛阳市跨世纪生态工程，是洛阳市的城市生态带，也是洛阳市的东西轴线．洛浦公园横跨洛河两岸，纵贯洛阳市五个区，全长约15公里，总面积近1200万平方米，是洛阳市最大的开放性公园，其南北两侧为滨河大道和高层楼宇。

出于城市景观考虑，不适宜建设宏蜂窝基站，经现场勘查，在其公共绿地资源内，建设广告牌型美化天线罩，采用板状天线、射频拉远和远程供电技术，解决沿途道路及周边高层楼宇网络覆盖问题。

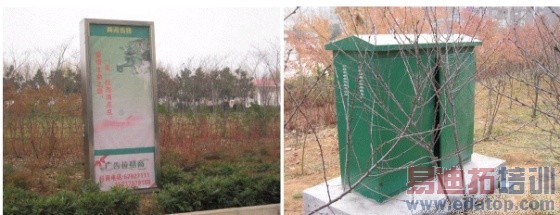

上图为广告牌型美化天线罩（内部安装有板状天线）和设备箱（远程设备、远程供电设备及RRU安装在此箱内。

2、望春门街道路覆盖

望春门街，是洛阳新区的一条重要街道，原有洛南小学基站被迫拆除之后，该路段网络覆盖质量变差，接通率和掉话率指标不断恶化，接通率仅为82%、掉话率约为3%。

通过现场仔细勘查，发现在望春门街和开元大道交叉口西北角有一30米广告塔，高度、位置也比较合适。经和广告公司协商，我方租用此广告塔，采用美化天线和射频拉远技术，解决望春门街网络覆盖问题。

建成后，经实地测试，网络覆盖质量明显改善：接通率提高到99.9%，掉话率下降到0.2%以内。

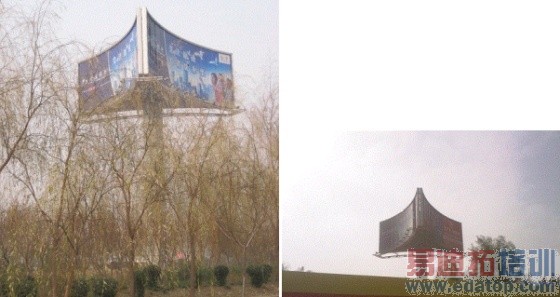

上图为望春门街口广告塔实景照片，天线安装在广告塔顶部。

二．高杆灯型美化天线解决桥面覆盖

针对区域：桥面、特殊路段、城市广场。

解决方案：高杆灯型美化铁塔、美化天线、射频拉远技术和远程供电技术。

洛河从西向东贯穿整个洛阳城区，将洛阳城市分为南、北两部分，市区共计建设跨洛河大桥六个。由于河面比较开阔，受河面反射的影响，桥面上网络覆盖质量很不稳定，接通率和掉话率指标较差。而在桥头公园绿地上建设高杆灯型美化天线，采用射频拉远和远程供电技术，就可以解决桥面网络覆盖难题。

实施效果：西苑桥桥面及周边区域覆盖。

西苑桥，是洛阳市区六个跨洛河大桥之一，是连接涧西区和新区的重要交通枢纽，车流量和人流量很大。

经现场勘查，在西苑桥南端东侧公园绿地内建设了高杆灯型美化基站，全面解决了该桥面网络弱覆盖问题，也解决了周边局域网络覆盖和容量问题。使该区域接通率由90%提升到99.9%以上，掉话率由3%下降到0.1%以下。

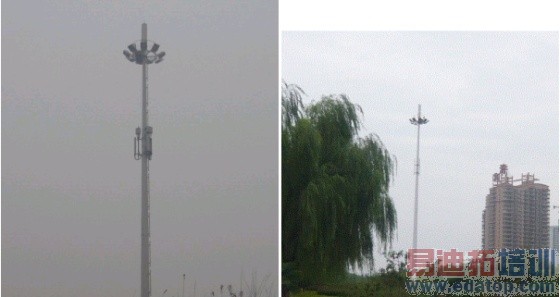

上图是位于西苑桥南端东侧城市绿地内的高杆灯性美化基站，采用射频拉远和远程供电方式，解决西苑桥桥面及周边区域的网络弱覆盖问题。

三. 利用"美化宏站+室分"解决高层楼宇覆盖

针对区域：高层住宅楼、高层写字楼。

解决方案：美化天线、宏站及室分。

在洛阳市区有一百多栋高层楼宇，在其高层信号杂乱，经常发生"乒乓切换"，通话质量差，其低层楼段内网络信号普遍较弱，在电梯及地下停车场内基本没有网络覆盖。

对此，采用"美化宏站+室分"综合解决楼宇自身和周边局域网络覆盖的解决方案。具体方式：通常都是在高层楼宇顶上采用美化天线建设宏蜂窝基站，解决周边区域覆盖；并以宏站为信源对楼宇实施室内分布系统建设，解决楼层、电梯和地下停车场的覆盖。

实施效果：中泰华庭高档住宅楼覆盖。

中泰华庭，位于洛南新区，属于开发较早的高档高层住宅楼，共计22层。在室内信号很差，电梯间和地下停车场没有信号。

经现场勘查，在其楼顶建设宏蜂窝基站，并采用方柱型美化天线，同时以此宏站为信源，采用室内分布系统解决住宅楼室内、电梯、地下停车场的覆盖问题。

上图为方柱型美化天线近景实景照片和远景实景照片。

（四）利用小型"美化天线"解决小区覆盖

针对区域：大型居民小区。

解决方案：直放站、路灯型美化天线、射灯性美化天线。

小区覆盖（目前定义为城区七层以下的居民住宅小区），该类覆盖区域房屋密集、无线链路衰耗大，处于1-3层的房间信号较弱，部分区域甚至为盲区，目前用户投诉数量较多。同时因物业协调、小区居民对辐射的敏感程度不断提高，宏站建设的难度非常大，也成为解决问题的难点。我们根据网络覆盖需要结合小区的实际情况，通常采用"直放站+小型美化天线"的方案，解决网络覆盖。

实施效果：亚威金城小区、嵩山家园、帝豪城市花园、河洛世家、新天地花园等大型小区。

亚威金城小区，位于洛阳市老城区北大街，属于多层住宅小区，建筑较为密集，三层以下的底层信号较差。

经现场勘查，采用1拖4宽带1800M移频直放站、在小区到路旁安装路灯型美化天线、在小区楼顶安装射灯型美化天线的方案解决覆盖问题。

建成之后，实地测试，该小区网络覆盖质量良好，网络投诉全面解决。

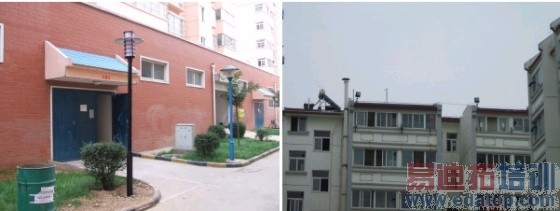

上图为位于亚威金城小区小区内的路灯型美化天线和位于该小区楼顶的射灯型美化天线。
