基于ARM7无线传输的热电偶远程监控系统

录入:edatop.com     点击:

GPRS模块是具有登陆GPRS网络功能的芯片加上相应的协助处理数字电路,在模块内部装上开通GPRS功能的移动电话卡,通过串行协议与ARM7处理器进行通信。将数据以数据包的形式,先通过PPP和运营商的Internet接入服务器连接,然后把数据包发送到Internet上,最后到达控制中心主机。数据的发送和接收遵循自有的点到点传输协议,保证数据安全、可靠的发送和接收。

GPRS无线数据传输模块软件结构设计总体可分为4个部分:

①参数配置部分。投入安装前,通过串口将系统与PC机连接起来,在PC机上的超级终端设置远程监控中心主机IP地址、端口、设备ID以及心跳时间等参数,在系统运行中也可以通过串口、GPRS或者短信命令来设置系统相关参数。

②连接远程监控中心主机。在这一部分,系统将发起1个TCP或UDP连接到远程监控中心。本系统选用基于TCP的自有点到点协议处理通信。

③自有协议处理。这个协议包括"登陆"、"数据"、"心跳"、"退出"及应答命令。"登陆"、"心跳"、"退出"命令及应答命令是协议的状态维持部分,系统与监控中心主机的双向沟通通过"数据"命令传递。基于ARM7处理器的内存配置可以达到8 MB,因此在软件设计中可以维护好基于TCP的点到点自有协议,使数据的传输更安全,确保关键数据不丢失。

④数据传输。处理器首先判断接收的数据是温度数据还是报警信号:如果是报警数据,则立刻停止其他数据的传输,将报警数据迅速发送出去;如果是温度数据,则按照一定的间隔传回监控中心。系统还通过GPRS模块读出从控制中心传来的各种命令,进行相应的处理。

5 远程监控软件模块

监控端位于监控管理中心,分为数据采集端和控制端两部分。数据采集端使用高性能PC机或者商业服务器,运行Windows XP/2000/2003Server系统或者Linux系统。在这里采用Delphi7语言编写基于CLX组件的数据采集系统,基于CLX组件的软件可以方便地移植到Linux系统中。数据采集系统将采集到数据存储在Oracle 9i数据库中,以便日后查询和制作报表。同时将数据通过TCP协议实时发送到各个控制端。

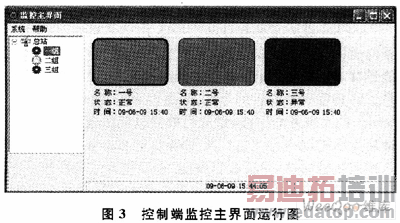

控制端模块采用笔者自己用Delphi7语言编写的组态软件。通过相关接口,组态软件与数据采集端进行数据交换。工作人员通过控制端查看系统中多个终端的温度采集数据和系统状态,也可以根据实际情况发送相关的命令到数据采集端,最后到达温度检测终端执行。控制端监控主界面运行图如图3所示。

结语

基于ARM7处理器的嵌入式温度远程无线监控系统,通过SPI接口连接MAX6675,不断地采集现场的监控温度,并通过自有点到点协议基于GPRS网络发送数据给远端的监控管理中心。在温度数据超过或者低于临界值时,及时发出报警,并将报警信号传回监控中心,实现了温度的无线远程监控,推进了工业温度监控的无线化、智能化,极大地减少了现场的硬件布线时间,同时也可作为移动在线检测终端使用。

作者:明五一 沈娣丽 刘武发   来源:单片机与嵌入式系统
