基于Xilinx器件的CPRI协议实现方法

录入:edatop.com     点击:

引言

目前,分布式基站主要采用两种开放式接口标准:无线设备和无线设备控制部分分离的CPRI接口(Common Public Radio Interface)标准,还有基带处理、射频、网络传输和控制层面都分离的OBSAI接口(Open Base Station Architecture Initiative)标准。

CPRI主要针对WCDMA标准,实现相对容易,支持厂商以ERICSSON、华为、SIEMENS、NORTEL、NEC等为代表;OBSAI接口研发有一定难度,标准完善相对复杂,支持厂商以Nokia、SAMSUNG、中兴、ALCATEL、烽火、首信等。本文就是在CPRI协议的基础上,介绍了一种在CDMA系统中使用CPRI的逻辑设计方法,并给出了仿真波形。

协议简介

针对REC(Radio Equipment Control)和RE(Radio Equipment)之间或者两个RE之间的IQ数据、控制和管理数据及同步信息的传送,CPRI定义了L1和L2层协议,其架构见图1。

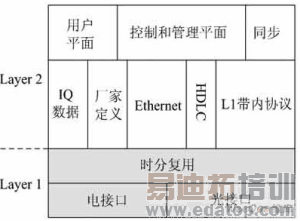

图1 CPRI协议架构简图

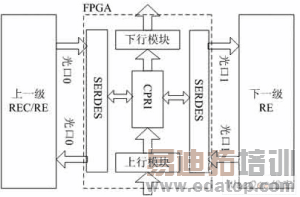

图2 CPRI在系统中的位置

在L2层上,CPRI支持两种控制模式:HDLC协议和以太网协议,所有的这些控制命令都是和用户层面的IQ数据交织在一起,以时分复用的形式在电传输线或者光纤中传输,另外协议还给厂家预留了一部分时隙,可以用来传输厂家自定义的信息。

CPRI协议可支持四种数据速率,分别是*.4Mb/s、1.2288Gb/s、2.4576Gb/s和3.0720Gb/s,这里的速率指的是光纤中串行信号的速率。因为CPRI主要是针对WCDMA制定的,其基本帧周期是1/3.84MHz,而CDMA基本帧为1/1.2288MHz,为了兼容CDMA的速率,在使用CPRI协议时需要进行调整,可以发现在25个CPRI帧的时间内,可发送8个CDMA基本帧,为了便于数据的对齐,参照图3的映射关系,在每3个CPRI帧的时间内传送1个CDMA帧,最后多余的第25个CPRI帧用来传送RSSI信息,这样就可以在CPRI的3个基本帧中实现CDMA多路载波的复用,根据协议,最多可支持21路载波的复用。

参照CPRI协议,每256个CPRI帧构成一个超帧,每150个超帧的长度为10ms,称为一个无线帧。协议规定每个超帧的起始字传输K码,利用K码来同步超帧和基本帧,并根据加入载波和控制字的位置进行解帧、组帧,本次设计中采用K28.5进行同步,每收到150个K码标志时的时间长度为10ms。

图3 CPRI帧和CDMA帧的映射关系

控制字命令在每个基本帧的首个16比特传输,CPRI协议留有空余的位置,允许用户传输自定义的控制字,各个厂家的控制字可以不同。

逻辑实现

CPRI在整个系统中的位置如图2所示,它是整个逻辑设计的最外层,直接与光口连接,其中光口0用来连接上一级RE或者REC,光口1连接下一级RE。在设计中采用支持SERDES IP CORE的Xilinx Virtex5器件,每个SERDES IP CORE可以支持两个光口,方便级联,在接收端,SERDES可以直接将光电转换器传过来的串行差分信号转换为并行数据输出,并恢复出相对应的随路时钟,在发送端,SERDES将随路时钟和并行数据转换为串行的差分信号输出,除此之外,还可以提供串并过程中的同步K码指示、接收信号错误指示、数据重新排列以及发送端数据的预加重等功能。

光纤中采用1.2288Gb/s的传输速率,按照协议规定的帧格式,得出式1:

其中,fclk代表时钟的工作频率,之所以乘以(10/8)是因为在并串转换时需要进行8B/10B编码,导致位数增加,由式1求得时钟频率为61.44MHz,这个频率就是CPRI模块以及SERDES参考时钟的频率。

来源:今日电子
