LTE基站性能测试解决方案(一)

（3）对于16个比特位的反馈命令（适用于串行及串行3×8模式），反馈命令具体定义参见表1。

2.2  用户时延设置介绍

在串行和串行3×8模式中，额外的用户时延0意味着所有的串行反馈命令要在PDCCH/PHICH特殊子帧开始0.1ms之后和结束0.1ms之前的0.8ms范围之内把相应的控制命令在通过PDCCH/PHICH信道发送完毕。对于串行和串行3×8模式，额外的用户时延的范围设置是-1.00~1.99个子帧。

以串行模式为例，对于每一个子帧，0.8ms的时间长度可以用于接收相应的接收命令，因此可以在0.8ms内发送1个或多个控制命令，而且控制命令在0.8ms的时间长度内也是任意的。加上起始位和截至位，每个命令为18个比特，如果串行速率为115.2kbit/s，则时间长度为0.15625ms。

图3所示为一个子帧内SMU收到的的一个NACK信号和一个Timing Adjustment 信号。

图3  一个子帧内存在NACK和TA命令示意图

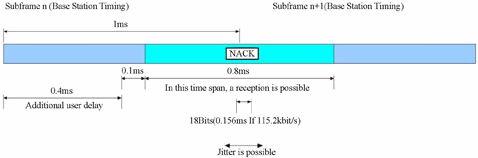

如果基站发出的控制命令由于存在CPU的时延和其他时钟抖动而在第n个子帧开始1ms之后到达SMU，为了保证测试结果的准确性，需要设置额外用户时延偏置0.4ms，具体参见图4。

图4  存在时延的NACK命令示意图

此时，SMU根据设置判断1ms时延后的命令属于第n个子帧。SMU会像真实UE在第n个子帧收到NACK信号一样进行工作。

由于SMU的基带采用实时工作模式，因此可以在一个子帧内发送多个相应的ACK/NACK和Timing指令，具体参见图5。两个18比特（包含起始位和截至位）的控制指令同时合并成36比特指令发送，SMU根据起始位和截至位判断相应的指令内容。

图5  两个18bits命令合并示意图
