基于zigBee无线网络的温度采集系统设计

3．3 路由器节点的硬件设计

路由器节点的主要任务是将不同区域的数据从传感器节点路由到协调器节点，因此，该电路比较简单，该节点由无线收发器CC2430、射频天线RF、电源模块和晶振电路组成。

3．4 传感器节点的硬件设计

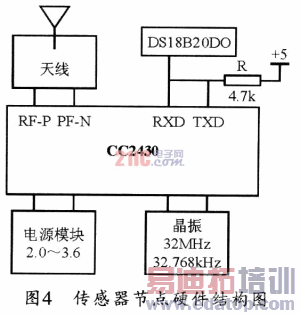

传感器节点和硬件设计如图4所示，该节点由无线收发器CC2430、射频天线RF、电源模块、晶振电路和串口电路组成。电路中DSl8820与
CC2430的连接非常简单，仅需一根接口线，接口十分方便。由于每片DSl8820均有唯一的产品序列号，所以允许在单总线上挂接数十至上百片数字式传感器，并可以非常方便地构成多路温度测量系统。DSl8820内部有9个字节的暂存器，开始最高有效位元(Most Significant Bit，MSB)和最低有效位元(Least Significant Bit，LsB)这2个单元可存放当前的温度值，以16位补码形式表示12位温度读数，高位是温度值的符号位。当CC2430发出温度转换命令后，DSl8820将测得的温度值保存在MSB(高8位)、LSB(低8位1 2个单元中，以供CC2430读取。

4 系统软件设计

本系统所用的开发环境是IAR7，采用的协议栈为TI的Z-STACK。由于本系统采用树形结构，所以，ZigBee协调器必须知道每个传感器节点的网络地址，这就需要每个传感器在加入网络后，都要把网络地址发送给协调器，协调器收到传感器的网络地址后，便可建立地址表并存储起来，以便用户要求采集温度数据时，依据地址表来采集每个传感器的数据。图5所示是其程序流程图，图中的左边是协调器节点的软件设计程序流程图，右边是传感器节点的软件设计程序流程图。

5 结束语

基于ZigBee技术的温度采集系统可同时对多个区域进行监测，而且开发成本较低、性价比高，安装维护简单，且只需安装二次就可以进行长期的监测工作，因而具有传统温度监测系统所不具备的优势，能较好地解决传统温度监测系统中存在的布线、搬迁等问题。非常适用于环境的监测应用。
