基于nRF24L01的无线USB控制系统

录入:edatop.com     点击:

摘要:当前无线通信与单片机智能控制技术的应用越来越广泛,与日常生活应用的结合已经成为一大趋势。基于短距离无线收发芯片nRF24-L01,以单片机STC89C58RD+为微控制器,结合USB控制芯片PDIUSBDl2,设计了一套满足实际应用要求的无线USB控制系统。无线USB控制系统分由3个部分组成:PC、无线USB控制器和多个终端节点,文章阐述了系统的功能以及无线USB控制器和多个终端节点的软硬件设计方案。该系统只需对终端节点进行扩展就可应用于不同场合,具有扩展性强、使用方便等优点。

关键词:无线通信;nRF24L01;STC89C58RD+;USB;PDIUSBDl2

0 引言

当今,无线技术飞速发展,应用的领域越来越广,与有线技术相比,无线技术具有方便、灵活、减少布线施工难度、降低成本等优点。本文阐述了无线USB控制系统的组成、功能和设计方法,系统由PC、无线USB控制器和多个终端节点组成,本文分别给出了实现无线USB控制器和终端节点的一种方案:无线USB控制器的方案是以单片机STC89C58RD+为微控制器,基于Nordic公司的2.4GHz的无线收发芯片nRF24L01,结合Philips公司的PDISUBDl20D USB控制芯片来实现的;终端节点的方案是以STC89C58RD+为微控制器,基于nRF24L01无线收发芯片和根据需求的实际应用电路来实现的。

1 系统组成及其实现方案

1.1 系统描述

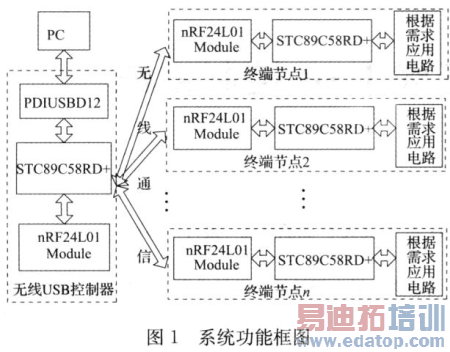

如图1,无线USB控制系统的组成包括PC、无线USB控制器和终端节点(n个)。PC和无线USB控制器之间通过USB接口进行通信,在PC端,用VC++开发应用程序实现对无线USB控制器进行控制,无线USB控制器和各个终端节点通过无线收发芯片nRF24L01实现无线通信。

1.2 系统实现方案

1.2.1 无线USB控制器实现方案

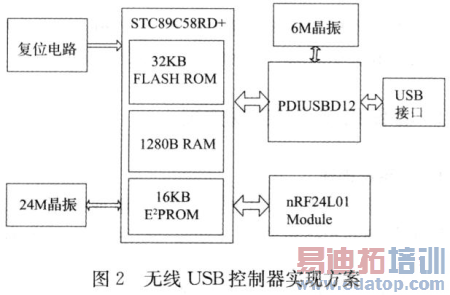

无线USB控制器实现方案如图2所示,主要包括微控制器STC289C58RD+、USB控制芯片PDIUSBD12和无线模块nRF24L01 Module。STC89C58-RD+内含32KB程序存储器、1280B RAM和16KB E2PROM,E2PROM可用来存储终端节点的地址及需要掉电存储的其他数据,32KB程序存储器和1280B RAM可以满足绝大多数应用需求。USB控制芯片PDIUSBD12是一个性能优化的USB控制器件,完全符合USBl.1规范,支持本地DMA传输,用于基于微控制器的系统。USBl.1最大支持的传输速度是12Mb/s,比一般的PC接口速度都快,足够满足无线USB控制系统的应用。无线模块部分采用Nordic公司的nRF24L01单片射频收发芯片,该芯片工作于2.400~2.4835GHz的ISM(工业、医学和科学)频段,工作电压为1.9~3.6V,有多达126个频道可供选择,支持多点间通信,最高速率达2Mb/s,内置链路层,减少了MCU的复杂性和成本,提高了数据传输的可靠性,而且只需少量的外围元件便可组成射频收发电路,具有体积小、功耗低、性价比高等优点。



作者:黄秀节 颜可煌 赵伟 电子科技大学   来源:现代电子技术
