基于MSP430和CC2500的USB无线数据采集系统
2.2 CC2500无线收发电路设计

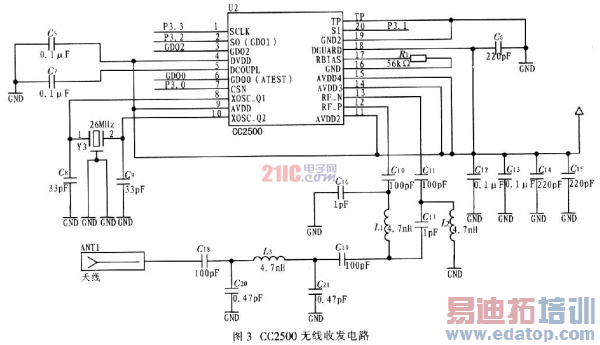

CC2500无线收发电路如图3所示。采用低成本单芯片的2.4 GHz无线收发器CC2500。电路设定为2 400~2 483.5 MHz的ISM和SRD频率波段。该收发器内部集成了一个数据传输率达500 kb/s的高度可配置的调制解调器。可编程控制的输出功率可达+1 dBm,支持2-FSK和MSK。 CC2500用作一个低IF接收器。接收的RF信号通过低噪声放大器(LNA)放大,再对中间频率(IF)求积分向下转换。在IF下,I/Q信号通过A/D转换器被数字化。自动增益控制(AGC),细微频率滤波和解调位/数据包同步均数字化工作。CC2500的发送器部分基于RF频率的直接合成。频率合成器包含一个完整的芯片LCVCO和一个对接收模式下的向下转换混频器产生I和Q本振信号的90°相移装置。
2.3 USB传输调试接口电路设计
该系统开发工具通过MSP430的USB调试端口与PC机相连,通过开发平台在PC机上对其进行开发。LISB调试接口为该系统设计提供3.6 V的标准电压,其通过SBW接口相连接,可作为一个标准的Flash仿真工具,射频USB调试接口采用返回通道的MSP430 UART端口,这样在调试阶段可以独立应用,允许用户在无流量控制的条件下,以9 600 b/s固定速率将串行数据传输到终端窗口。USB调试接口电路如图4所示。

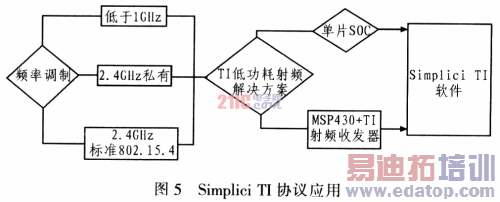

4 结束语
基于USB接口的无线数据采集系统以MSP430为控制核心,集成了CC2500无线收发器,通过USB调试端口与PC机相连进行开发,调试稳定、简易方便,消耗硬件资源少。该系统可作为一个独立的开发工具,也可以添加到其他设计中,适用性强。TI公司提供的IAR嵌入式工作平台KickStart和CCE软件开发环境,资源丰富,易于开发。该数据采集系统可广泛应用于微型无线收发、无线传感网络及便携式传感监控领域。
作者:张彭朋,何 娜 南华大学 来源:电子科技
