基于MSP430和CC2500的USB无线数据采集系统

摘要：设计基于MSP430单片机和CC2500无线收发器的USB无线数据采集系统，通过USB调试端口在IDE或CCE开发环境下编写、下载和调试应用程序，其目标板可作为一个独立的具有或没有外部传感器的系统。介绍基于MSP430和CC2500无线开发工具的系统结构，控制模块的硬件结构，无线收发部分和数据采集传输电路的设计，以及软件开发、Simplici TI协议的引用。

关键词：MSP430；CC2500；USB接口；Simplici TI协议

基于MSP430单片机和CC2500的无线数据采集系统是一个功能齐全的无线开发工具，该系统主要由MSP430F系列微控制器和CC2500(2．4 GHz)无线收发器组成。系统可在PC机上利用IAR嵌入式工作平台集成开发环境(IDE)或CCE开发环境编写、下载和调试应用程序。用户可以通过设置硬件断点全速运行应用程序，也可单步运行，无需额外消耗硬件资源。系统核心控制器采用MSP430F24X系列单片机，该单片机为16位单片机，集成度高，处理速度快．超低功耗，能极大的节省资源。通过Simplici TI协议，MSP430控制器通过USB接口实现与PC机的通信，调试稳定、简易方便。该数据采集系统消耗硬件资源较少，功耗超低，是一种无线数据采集的节能微型设计方案。

1 系统结构

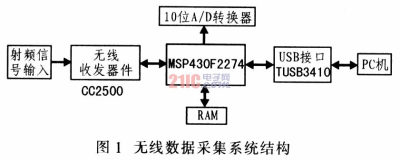

基于MSP430单片机和CC2500无线收发器的USB无线数据采集系统，主要由主控单元、CC2500无线收发器和USB接口电路构成，图1为系统方框图。该系统可以通过CC2500无线收发器接收外部无线射频信号，MSP430F2274控制数据的接收、处理、传输，将数据打包后通过USB接口传送至PC机，利用PC机上的开发平台处理和分析数据，并显示于系统界面。同时，也可以通过PC机将控制命令通过USB接口传送给MSP430控制器，实现对外围设备的控制。

2 系统电路设计

2．1 MSP430微控制器电路设计

系统硬件设计采用MSP430F2274微控制器作为主控制器。MSP430单片机是TI公司生产的一种超低功耗的混合信号控制器。该微控制器可用电池供电，而且使用时间长，该器件在少于6 μS的时间内可从低功耗模式迅速唤醒。MSP430单片机内还集成有A／D转换器、硬件乘法器、定时器、比较器等模块。它具有16 MI／s的指令传输速率，200 kS／s的10位SAR型模数转换器，2个内置的运算放大器，具有看门狗定时器，2个16位定时器A3和B3，USCI模块支持UART／LIN、SPI总线、I2C总线以IrDA等5个低功耗模式，低于700 nA待机模式，工作电源电压为1．8～3．6 V，工作温度范围为-40～85℃。MSP430F2274应用电路如图2所示。
