直扩导航系统中数字科思塔斯环的FPGA设计与实现

首先在Matlab中仿真一个周期的正余弦波形，由于取8位输出，所以一个周期应该取28个点，均匀取256个点作为一个周期数据。在FPGA中调用ROM单元，存储这256个点值，作为查找表。根据图1的结构原理在FPGA中设计顶层框图如图3所示。图中，sin_rom和cos_rom为正余弦查找表。频率控制字输入在累加器中累加，取累加结果的高8位作为查询地址，在工程中调用sin_rom和cos_rom模块，得到正余弦输出信号。在FPGA中对设计进行仿真，仿真输入控制字为20000000。下载到FPGA中可得到SignalTap II测试结果。仿真和测试结果（图略）验证了设计的正确性。

低通滤波器

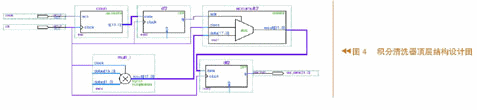

数字低通滤波器实际上是由累加器和寄存器所组成的一个积分清洗器，它的作用是去掉数字混频器后的高次谐波。累加器对数字混频后输入信号与本地码相乘的每一位结果进行累加，经过一个码周期时间（本方案为15000次）的积分累积后，得到一个数据位的相关值。该积分清洗器的累加时钟为中频采样时钟，清洗脉冲是累加一个数据位的进位脉冲，并要求它的时钟沿跟其采样时钟保持一致，其FPGA实现顶层原理结构如图4所示。

在FPGA中对积分清洗模块进行仿真，仿真中输入信号data为1，在某一时刻，使累加清洗信号aclr有效。下载到FPGA中利用SignalTap II对积分清洗模块进行测试，测试中输入数据为1，当累加到14时，使清洗信号有效。测试结果（图略）验证了设计的正确性。

数字鉴相器的设计

科斯塔斯环常用的鉴相器是正弦和反正切鉴相器。对于本文设计的接收机，积分时间T_{d}=0.25ms，4kHz的信号在0.25ms内将变化1周，二象限反正切算法的鉴相范围为[π/2，π/2]，因此必须保证输入信号在0.25ms内变化不超过 ，即允许最大的频差为2kHz，否则将得到错误的输出。因此必须对鉴相器的输出进行校正。实际设计时通过计算前后两次鉴别器的输出差值，根据差值大小进行校正，校正算法为：当 ，就对取反，否则 保持不变，其中 为上一次鉴别器误差输出， 为本次鉴别器误差输出。

环路数字滤波器参数的设计

环路选用的是理想二阶环，带宽的大小又决定了整个锁相环的锁定时间和跟踪精度。为了减小噪声引起的相位抖动，提纯输入信号，环路带宽应尽量取窄一些，选取环路噪声带宽跟信息数据速率的比为，其中B_{L}为环路噪声等效带宽，R_{b}为信息数据速率，一般选取 ，另一方面，也要兼顾捕获时间，从而环路带宽又要求取宽一些，因此应折衷考虑设计的环路带宽。当环路处于频率牵引状态时，要求环路有较宽的捕捉频带，使之能迅速同步频偏较大的载波；当环路处于相位跟踪或锁定状态时，却要求它具有尽量窄的捕捉频带，以保证恢复出的载波相位不产生大的抖动。设计时应根据具体要求来选择环路参数。

在本方案中，设计要求数据率为4kbps，在频率跟踪阶段，取B_{L}=0.1R_{b}=400H_{z}，取ξ=0.7，ω_{0}=B_{L}/0.53≈754.7(rad/s)，由于采用反正切的鉴别器算法，所以鉴别器的增益k_{d}可取为1，而NCO的控制灵敏度为k_{0}=2πTf_{s}/2^{N}，其中，NCO相位累加器的位数设计中N为32，f_{s}为NCO的采样频率，系统中f_{s}为系统时钟60MHz，即为清洗脉冲的周期1/4k秒。从而得到

在用这组值完成频率跟踪后，取窄带的环路滤波器进行相位锁定。这时取B_{L}=0.01R_{b}=40H_{z}，此时的计算结果为：C_{1}=1203.9；C_{2}=16.22；快捕带为：106.4Hz。

总的来说，环路滤波器系数C_{1}和C_{2}需要根据环路的特性选取，它们值的选取是整个环路跟踪性能的关键。 C_{1}主要决定了环路捕捉带的大小，C_{2}则决定了环路的长期跟踪速度和环路捕获速度。C_{2}较大时，环路将经过相当长的时间才能成功入锁。若用一个固定的环路滤波器，由于锁定时间和精度的不同要求，捕捉时间远小于跟踪时间，这样得到的结果显然不是最优的。为了使环路既具有快速捕获的能力，又能在跟踪状态时仅在平衡点附近有细微摆动，使输出相位平缓变化，故应使环路和步进具有自适应调整的能力。可以采用环路切换法，即在不同时刻转换环路滤波器的参数。

环路的Matlab仿真

分别利用正弦鉴相器和反正切鉴相器，在Matlab中仿真一个连续波的跟踪过程。生成连续正弦波的频率为10MHz，采样频率为80MHz，初始相位为30 。利用图1的环路电路，通过设置环路滤波器的参数，仿真其跟踪过程，并对跟踪结果分析。

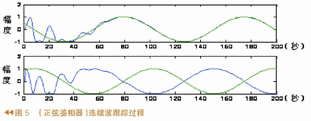

跟踪过程如图5所示。横坐标为时间，纵坐标为信号幅度。图5、6分别是利用正弦鉴相和反正切鉴相后，NCO的同相和正交输出，同相输出即为跟踪结果。对比可知，反正切鉴相时40s就可以实现正确跟踪，而正弦鉴相则要到80s才能实现。

比较正弦和反正切鉴相器的输出（图略），开始时输出误差较大，通过环路的调整，输出误差信号逐渐减小，最终趋于稳定。稳定后的输出最小值是鉴相器的最小分辨率，即为跟踪精度。跟踪精度除了和鉴相器本身特性有关，还和环路滤波器的参数设置有关。通过对比可知，利用正切鉴相器比正弦鉴相器实现跟踪速度快。

作者：解放军电子工程学院 张 颂 杨景曙 胡海娜　   来源：21IC电子网
