为无线基站选择高线性度混频器

通用PCB接收机布板提高设计灵活性

目前，针对不同频率范围采用同一电路板布局可有效减轻开发工作的负荷。只需改动少数关键元件，即可将900MHz GSM接收机系统设计用于1800MHz GSM系统。

引脚兼容的混频器系列产品非常适合采用同一通用PCB布局支持多频段无线架构的应用。最终目标是开发一个电路布局用于多种标准的无线基站，支持GSM、UMTS、WiMAX™和LTE应用。

例如，接收链路中，类似于MAX2029的无源混频器可以对接收信号进行下变频，而同样的混频器可以在发送链路对IF信号进行上变频，将其转换到最终发射频率。图2所示电路中集成了所有外部元件：LO缓冲放大器、非平衡变压器和LO开关。

图2. 无源混频器框图

作为下变频器，MAX2029可提供36.5dBm的IIP3、27dBm的IP1dB、6.5dB的变换损耗以及6.7dB的噪声系数。由于MAX2029的SiGe处理工艺大大提高了器件性能，非常适合要求超高线性度和低噪声系数的基站应用。

2RF - 2LO抑制(-10dBm RF输入信号时为72dBc)有助于降低中心频率附近谐波分量的滤波要求，从而简化滤波器设计，提高性价比。MAX2029扩展了815MHz至1000MHz的低端频率范围。作为引脚兼容的混频器系列(包括MAX2039和MAX2041)产品的一员，MAX2029允许接收机采用同一PCB布局支持不同频率范围、不同通信标准的设计。

有源混频器既可采用平衡式(吉尔伯特单元)设计，亦可采用无源混频器与IF放大器相组合的形式。例如，MAX9986即采用了第二种配置。较低的噪声系数允许混频器之前采用很低的RF增益，有助于改善接收机的线性度。另一方面，如果为了降低串联噪声系数而增大混频器前级的增益时，混频器必须具备足够高的线性度，以保证接收机的整体线性度指标。

正确选择混频器

从互联网搜索混频器时，很难筛选出不同混频器的全部技术指标列表，需要做出优化选择。幸运的是，我们提供基于web的参数搜索工具，帮助您完成这项工作。设计工程师可利用参数搜索工具快速找到最合适的IC。在一个网页即可显示所有检索要求，列出筛选结果和相关型号。更改任何检索条件都将立即刷新型号列表。检索功能包括：单击筛选框、滑动条筛选控制、多级筛选及其它多项提示工具。提供了一种最便捷的型号查找途径。

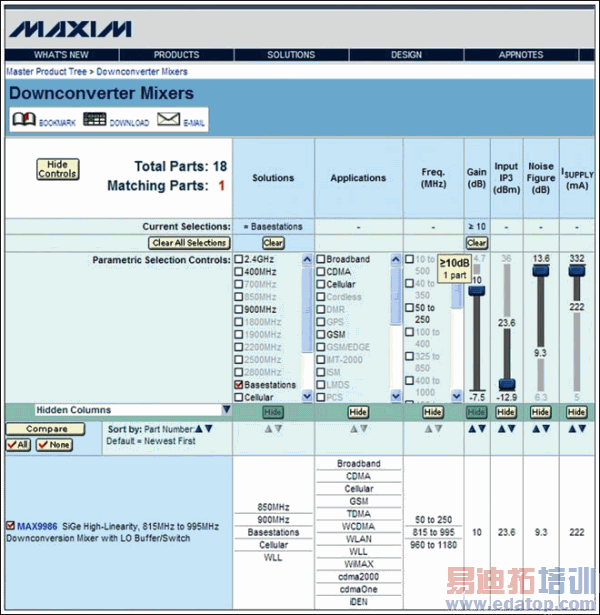

图3所示的搜索结果列出了具有10dB增益、专为基站设计的有源混频器。推荐型号为MAX9986。点击型号链接，即可直接进入该器件的快速浏览网页，找到相关的数据资料、应用笔记及其它更多信息。

图3. 该web工具能够列出符合筛选条件的产品—在用户做出决定之前！

利用Maxim的web工具进行参数搜索，能够得到符合一组筛选条件的产品型号—在用户做出决定之前。"智能"搜索算法只显示符合规格要求的器件。用户不能选择排除所有型号。该参数搜索工具采用最新版的Web 2.0技术，无需在用户系统上安装任何插件。
